Ferramenta de medição de ângulo de precisão

Prisma multifacetado metálico de medição de ângulo de precisão

Prisma multifacetado metálico de medição de ângulo de precisão

Nome da marca:	RUYA
Número do modelo:	DLT-8, DLT-12, DLT-17, DLT-23, DLT-24, DLT-36
MOQ:	1 PC
preço:	Negociável
Tempo de entrega:	20-30 dias de trabalho
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Precisão:

grau 0, grau 1

Superfície de trabalho:

≤ 0.025

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

1-10 peças, 4-6 semanas

Destacar:

Ângulo de medição de precisão de prisma multifacetado

Prisma multifacetado metálico

Prisma multifacetado DLT-8

Descrição do produto

Prisma multifacetado metálico de medição de ângulo de precisão

Descrição do produto

O prisma multifacetado de metal é um instrumento padrão de alta precisão, que é usado principalmente para verificar o erro de indexação da cabeça de indexação óptica, tabela de indexação,Goniômetros e outros instrumentos de indexação circular, e pode também ser utilizado como referência de posicionamento angular em usinagem ou medição de alta precisão.

É dividido em dois tipos de planos pares e ímpares, o ângulo de trabalho do primeiro é o grau inteiro,é utilizado para verificar o grande erro periódico do sistema de eixo do instrumento de indexação circular, e também pode ser utilizado para medição de diâmetro; e o ângulo de trabalho deste último é um grau não inteiro,que pode verificar de forma abrangente o grande período do sistema de eixo do instrumento de indexação circular e o pequeno erro do período do micrômetro, e pode determinar corretamente a incerteza do instrumento de indexação circular.

Parâmetros do produto

Produto	Modelo	Precisão	Erro de fabrico do ângulo de trabalho	Diâmetro do círculo	Flatitude da face de trabalho	Perpendicularidade entre a face de trabalho e a face de posicionamento	Superfície de trabalho
Octaedro	DLT-8	grau 0	± 1	φ80 mm	00,03 μm	5"	≤ 0.025
		grau 1	±2		00,05 μm	10"
Prisma dodecaédrico	DLT-12	grau 0	± 1	Φ100 mm	00,03 μm	5"	≤ 0.025
		grau 1	±2		00,05 μm	10"
17 prisma hedral	DLT-17	grau 0	± 1	Φ100 mm	00,03 μm	5"	≤ 0.025
		grau 1	±2		00,05 μm	10"
23 prisma hedral	DLT-23	grau 0	± 1	Φ120 mm	00,03 μm	5"	≤ 0.025
		grau 1	±2		00,05 μm	10"
24 prisma de hédral	DLT-24	grau 0	± 1	Φ120 mm	00,03 μm	5 ¢	≤ 0.025
		grau 1	±2		00,05 μm	10"
36 prisma hedral	DLT-36	grau 0	± 1	Φ150 mm	00,03 μm	5 ¢	≤ 0.025
		grau 1	±2		00,05 μm	10"

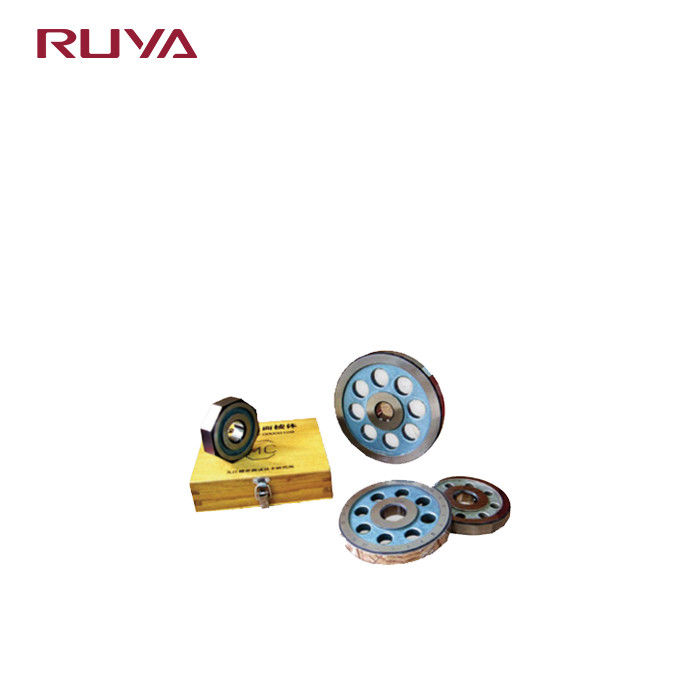

Prisma multifacetado metálico de medição de ângulo de precisão 0

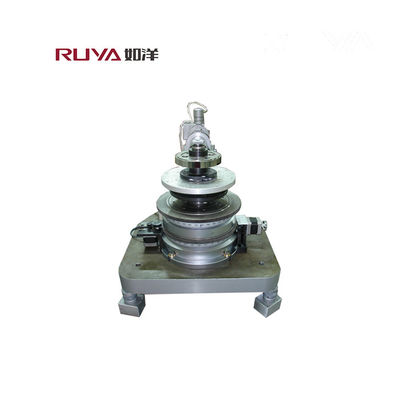

Prisma multifacetado metálico de medição de ângulo de precisão 1
