Plataforma giratória de três eixos 3DT420 com capacidade de carga máxima de 65Kg para testes de calibração

Name: Plataforma giratória de três eixos 3DT420 com capacidade de carga máxima de 65Kg para testes de calibração
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	3DT420
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

≤65KG

Erro de posicionamento (interior):

Nenhum requisito de índice dinâmico

Erro de posicionamento (meio):

±4″

Erro de posicionamento (exterior):

±4″

Distância de rotação (inner):

±10°

Distância de rotação (médio):

-10°~+150°

Distância de rotação (exterior):

± 150°

Tamanho máximo da torre fotoelétrica:

F420×680

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Placas giratórias de calibração de três eixos

3DT420 plataforma giratória de calibração

Tocadiscos de calibração de 3 eixos

Descrição do produto

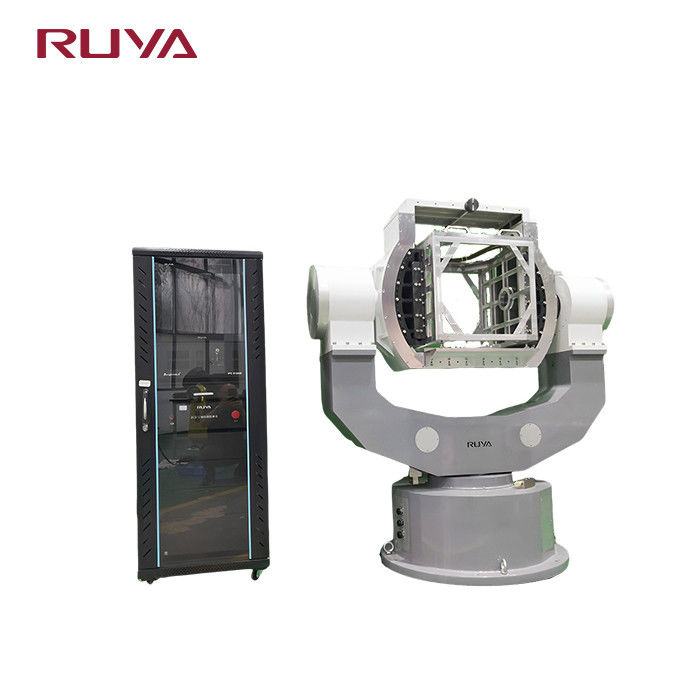

Plataforma giratória de calibração de teste de torre de três eixos 3DT420

Visão geral do produto

O3DT420 Plataforma giratória de calibração de teste de torre de três eixosfoi projetado para testes de calibração off-line de equipamentos de torre fotoelétrica de dois eixos. Este sistema de precisão oferece recursos abrangentes de movimento de três eixos para atender aos rigorosos requisitos de testes.

Embora a torre alvo opere com apenas dois graus de liberdade (azimute e inclinação), esta mesa giratória de teste de três eixos inclui funcionalidade de eixo de rotação para garantir cobertura completa de testes. A faixa de rotação e a precisão da posição excedem a faixa de movimento e os requisitos de estabilidade da torre que está sendo calibrada.

Especificações Técnicas

Parâmetro	Valor
Peso de carga	≤65Kg
Precisão rotativa de três eixos	±3″
Perpendicularidade de três eixos	±3″
Intersecção de três eixos	Esfera de Ф0,5 mm de diâmetro
Erro de posicionamento da posição angular	Quadro interno: sem requisitos de índice dinâmico Quadro intermediário: ± 4 ″ Estrutura externa: ± 4 ″
Faixa de taxas	Quadro interno: Manual Quadro intermediário: ≥20°/s Estrutura externa: ≥20°/s
Faixa de rotação	Quadro interno: ±10° Quadro intermediário: -10°~+150° Estrutura externa: ±150°
Aceleração Angular Máxima	Quadro interno: Manual Quadro intermediário: ≥20°/s² Estrutura externa: ≥20°/s²
Anel deslizante do usuário	Personalizável
Tamanho máximo da torre fotoelétrica	Ф420×680
