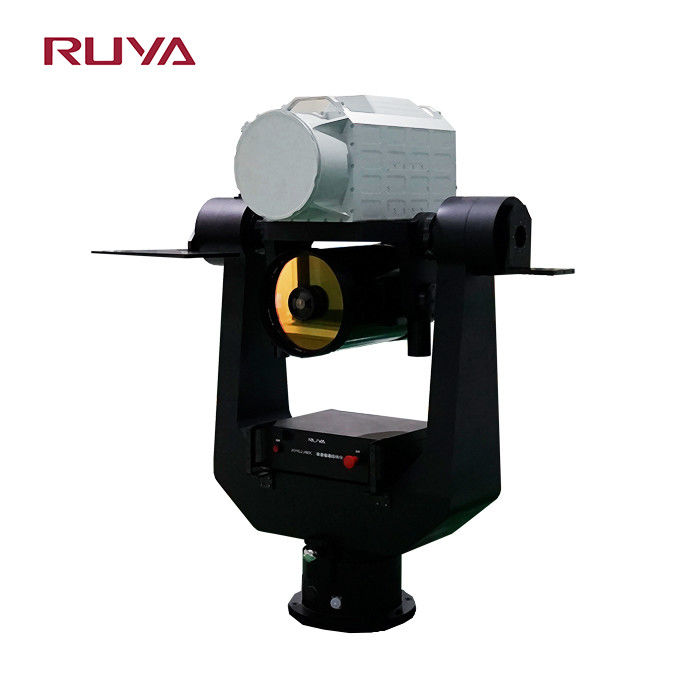

2DTGZ280C Tocadiscos de rastreamento por satélite de duplo eixo com codificador de alta resolução

Name: 2DTGZ280C Tocadiscos de rastreamento por satélite de duplo eixo com codificador de alta resolução
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ280C
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2DTGZ280C
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Ângulo de rotação ((Quadro externo):

± 355°

Ângulo de rotação ((Quadro interno):

-20°~+95°

Aceleração angular máxima (quadro interno):

≥ 1°/s2

Aceleração angular máxima (quadro externo):

≥ 1°/s2

Erro de posicionamento:

± 3′′

Resolução do disco de código:

1 "

Para alvos estelares, precisão de rastreamento em loop aberto (RMS):

Erro no prazo de 10 segundos <0,5′′, erro no prazo de 60 minutos <1′′;

Para alvos espaciais, precisão de rastreamento em circuito aberto (RMS):

Eixo único < 3′′

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Tracking Turntable 2 eixo

Tocadiscos de rastreamento por satélite

Placas giratórias de dois eixos de 80 kg

Descrição do produto

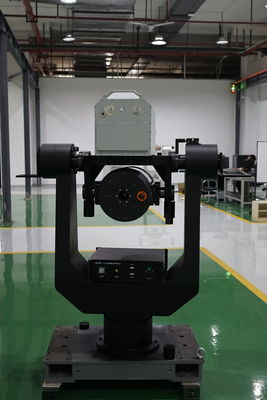

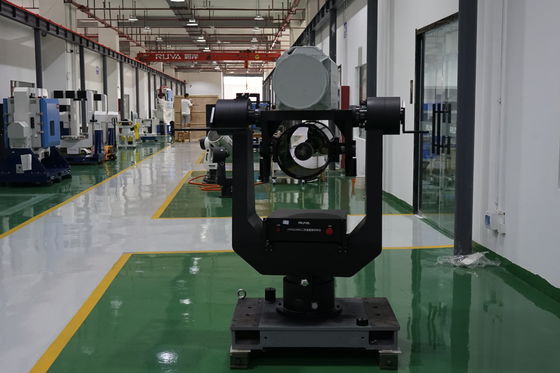

plataforma giratória de seguimento satélite da linha central dupla 2DTGZ280C com carga útil 80kg

Visão geral do produto

A plataforma giratória de rastreamento de eixo duplo 2DTGZ280C apresenta um design de mesa de alta rigidez e é equipada com sistemas de movimento de duplo grau de liberdade de eixo azimutal (X) e eixo de inclinação (Y). Esta configuração atende aos requisitos de testes dinâmicos para componentes de precisão, componentes ópticos e equipamentos de navegação inercial. O dispositivo suporta controle de posição, oscilação de taxa e modos de rastreamento dinâmico. Ao combinar codificadores de alta resolução com tecnologia de acionamento de baixo atrito, garante nenhum erro de retorno durante os processos de teste, fornecendo uma plataforma de teste dinâmica confiável para institutos de pesquisa científica.

Especificações Técnicas

Especificação	Valor
Peso de carga	80Kg
Faixa rotativa angular	Estrutura externa: ±355° Estrutura interna: -20° a +95°
Precisão rotativa de eixo duplo	±3″
Perpendicularidade do eixo duplo	±3″
Erro de posicionamento da posição angular	±3″
Repetibilidade de posicionamento da posição angular	±2″
Precisão da taxa	ω≤1°/s: 2×10⁻³ (1° média) 1°/s≤ω<10°/s: 2×10⁻⁴ (média de 10°) ω≥10°/s: 2×10⁻⁵ (média de 360°)
Mantenha a velocidade de rastreamento de precisão	Orientação: ≥2°/s, máximo ≥10°/s Passo: ≥1°/s, máximo ≥4°/s
Aceleração Angular Máxima	Estrutura interna: ≥1°/s² Estrutura externa: ≥1°/s²
Resolução de disco de código	1″
Ponto Zero	Com ponto zero do disco de código
Para alvos estelares, precisão de rastreamento em circuito aberto (RMS)	Erro em 10 segundos <0,5″, erro em 60 minutos <1″
Para alvos espaciais, precisão de rastreamento em circuito aberto (RMS)	Eixo único <3″
