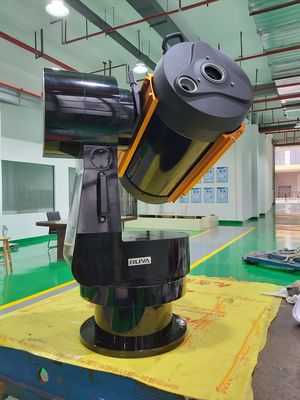

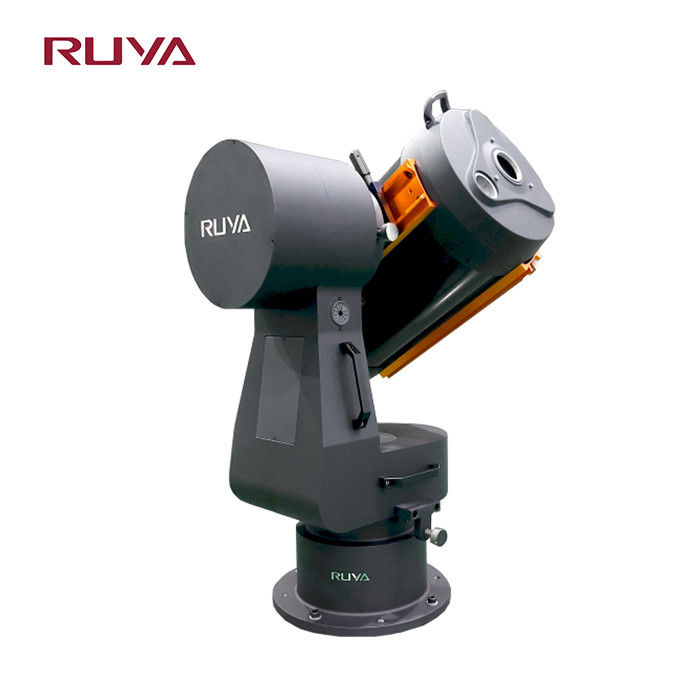

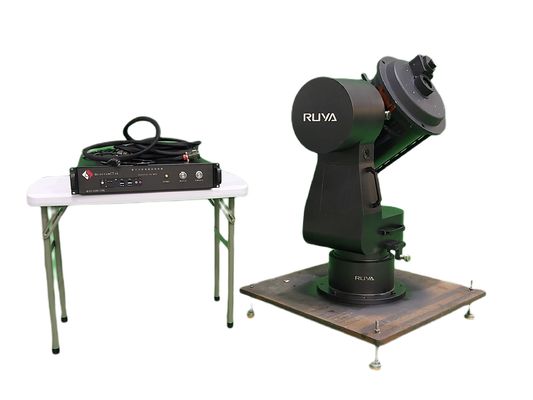

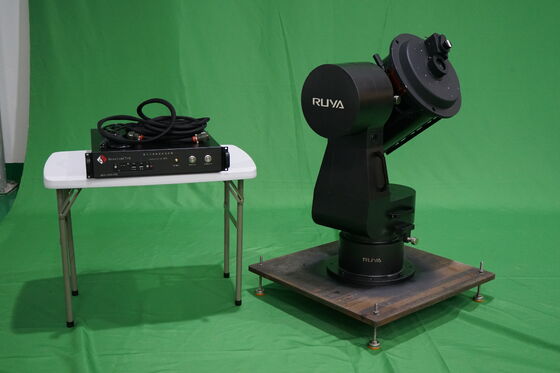

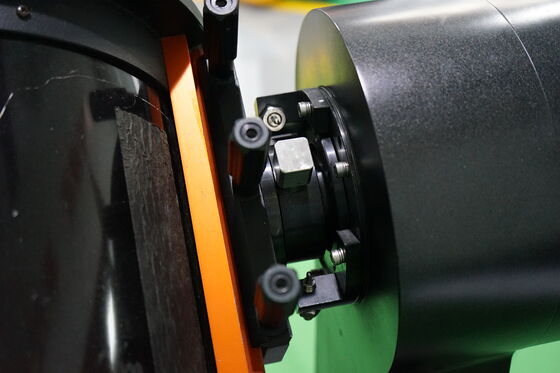

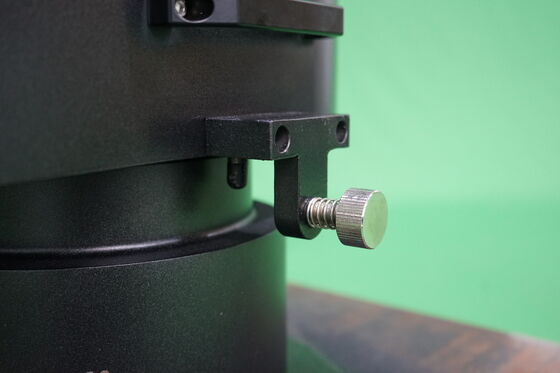

2-STGZ/1 Direct Drive Dual Axis Tracking Turntable com 30Kg de carga de alta precisão e estrutura em forma de L

Name: 2-STGZ/1 Direct Drive Dual Axis Tracking Turntable com 30Kg de carga de alta precisão e estrutura em forma de L
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/1
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2-STGZ/1
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

30KG

Ângulo de rotação ((Quadro externo):

± 358°

Ângulo de rotação ((Quadro interno):

-5°~+95°

precisão rotativa:

± 3′′

Erro de posicionamento:

± 3′′

Posicionando a repetibilidade:

± 2′′

Para alvos estelares, precisão de rastreamento em loop aberto (RMS):

Erro no prazo de 10 segundos <0,5′′, erro no prazo de 60 minutos <1′′;

Para alvos espaciais, precisão de rastreamento em circuito aberto (RMS):

Eixo único < 5′′

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Turntable de rastreamento direto da unidade

Placa giratória de rastreamento de duplo eixo

30Kg de placas giratórias de dois eixos

Descrição do produto

2-STGZ/1 Direct Drive Dual Axis Tracking Turntable 30Kg Carga

Visão geral do produto

A plataforma giratória de rastreamento de dois eixos de tração direta 2-STGZ/1 possui dois graus de liberdade nos eixos de azimute e passo.Este equipamento de rastreamento bidimensional do tipo TL simula a orientação e a posição do satélite no solo, eliminando a influência da rotação da TerraServe como uma estação de recepção terrestre de comunicação quântica e, quando combinada com transmissores de satélite quânticos, permite uma comunicação quântica completa satélite-terra.

Características fundamentais

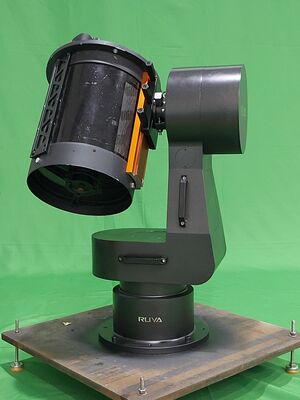

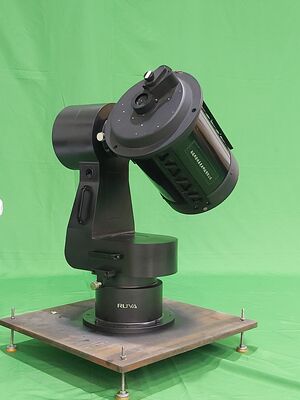

A estrutura em forma de L proporciona uma flexibilidade excepcional para a instalação de cargas
Os codificadores de alta precisão garantem uma precisão de rastreamento confiável
Motores e acionamentos de corrente contínua minimizam as ligações de transmissão, eliminando erros de transmissão
Estrutura principal construída a partir de liga de alumínio fundido para aviação para estabilidade de peso leve

Especificações técnicas

Especificações	Detalhes
Peso da carga	30 kg
Ângulo de rotação	Quadro exterior: ±358° Quadro interno: -5° a +95°
Precisão rotativa de dois eixos	± 3′′
Erro de posicionamento da posição angular	± 3′′
Repetibilidade de posicionamento da posição angular	± 2′′
Precisão da taxa	ω≤1°/s: 2×10−3 (média de 1°) 1°/s≤ω<10°/s: 2×10−4 (10° média) ω≥10°/s: 2×10−5 (média de 360°)
Manter uma velocidade de localização precisa	Azimote: ≥ 2°/s, máximo ≥ 10°/s Pico: ≥ 1°/s, máximo ≥ 4°/s
Aceleração angular máxima	Quadro interno: ≥ 1°/s2 Quadro exterior: ≥ 1°/s2
Resolução do disco de código	1 "
Ponto zero	Com disco de código ponto zero
Para alvos estelares, precisão de rastreamento em loop aberto (RMS)	Erro no prazo de 10 segundos < 0,5′′, erro no prazo de 60 minutos < 1′′
Para alvos espaciais, precisão de rastreamento em circuito aberto (RMS)	Eixo único < 5′′
