2DT650GZ-B Dispositivo optoeletrônico giratório de rastreamento de eixo duplo com 100 kg de peso de carga

2DT650GZ-B Dispositivo optoeletrônico giratório de rastreamento de eixo duplo com 100 kg de peso de carga

Nome da marca:	RUYA
Número do modelo:	2DT650GZ-B
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

100kg

Diâmetro da mesa:

F650 mm

Planejamento da mesa:

0,02 mm

Desembolso da tabela:

0,02 mm

precisão rotativa:

± 3′′

Perpendicularidade:

± 3′′

Erro de posicionamento (interior):

± 5′′

Erro de posicionamento (exterior):

± 5′′

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Toque de rodapé de rastreamento de 100 kg

Dispositivo optoeletrônico de rastreamento

2DT650GZ-B plataforma giratória de dois eixos

Descrição do produto

Dispositivo optoeletrônico de plataforma giratória de rastreamento de eixo duplo 2DT650GZ-B

Visão geral do produto

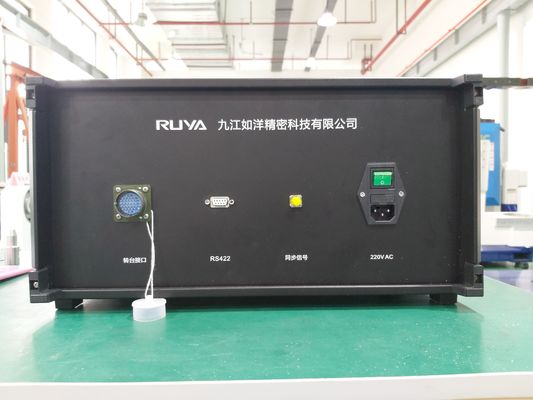

O dispositivo optoeletrônico 2DT650GZ-B consiste em uma plataforma mecânica e uma caixa de controle conectada por cabos. A caixa de controle possui uma interface de comunicação RS422 para comunicação com o computador host.

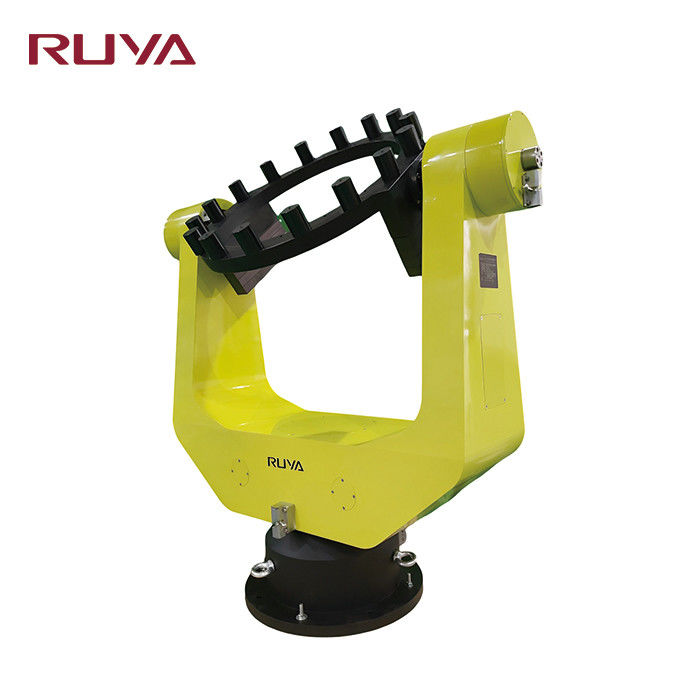

A plataforma mecânica emprega uma estrutura vertical para cima e para baixo com o componente do eixo de inclinação na seção superior e o componente do eixo de azimute na seção inferior. A caixa de controle integra módulos de circuito para resolução de ângulo, acionamento do motor, conversão de energia e comunicação serial.

Especificações Técnicas

Especificação	Valor
Peso de carga	100Kg
Diâmetro da mesa	Ф650mm
Planicidade da mesa	0,02 mm
Esgotamento da mesa	0,02 mm
Precisão rotativa de eixo duplo	±3″
Perpendicularidade do eixo duplo	±3″
Interseção de eixo duplo	Esfera de Ф0,5 mm de diâmetro
Erro de posicionamento da posição angular	Moldura externa: ± 5 ″ Quadro interno: ±5″
Repetibilidade de posicionamento da posição angular	±2″
Faixa de taxas	Estrutura interna: 0,001°/s~100°/s Estrutura externa: 0,001°/s~100°/s
Faixa rotativa angular	Quadro externo: Rotação contínua Estrutura interna: ±90°
Precisão da taxa	ω≤1°/s: 2×10⁻³ (1° média) 1°/s≤ω<10°/s: 2×10⁻⁴ (média de 10°) ω≥10°/s: 2×10⁻⁵ (média de 360°)
Aceleração Angular Máxima	Estrutura interna: ≥30°/s² Estrutura externa: ≥30°/s²
