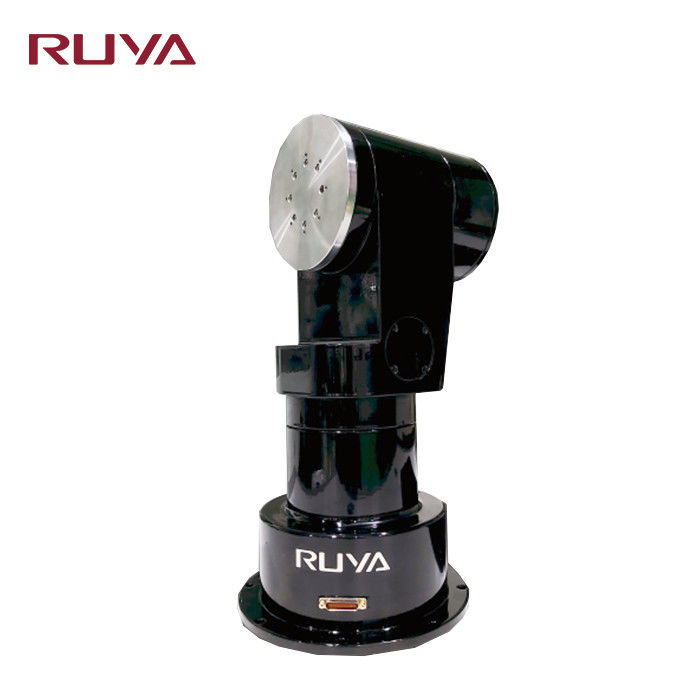

2-STGZ100 Turntable de rastreamento de carga leve com peso de carga de 10 kg para aplicações de precisão

Name: 2-STGZ100 Turntable de rastreamento de carga leve com peso de carga de 10 kg para aplicações de precisão
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ100
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2-STGZ100
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

10KG

precisão rotativa:

± 3′′

Erro de posicionamento:

± 3′′

Posicionando a repetibilidade:

± 2′′

Resolução da posição angular:

0.0001°

Resolução do disco de código:

1 "

Para alvos estelares, precisão de rastreamento em loop aberto (RMS):

Erro no prazo de 10 segundos <0,5′′, erro no prazo de 60 minutos <1′′;

Para alvos espaciais, precisão de rastreamento em circuito aberto (RMS):

Eixo único < 5′′

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

2-STGZ100 Turntable de rastreamento

10 kg de volante de rastreamento

Placa giratória de rastreamento 10 kg

Descrição do produto

Carga 2-STGZ100 leve que segue o peso da carga da plataforma giratória 10Kg

Visão geral do produto

A plataforma giratória de rastreamento de carga leve 2-STGZ100 apresenta um eixo de inclinação de braço único e um design de eixo horizontal rotativo. Transporta lentes ópticas de até 100 mm de diâmetro com peso máximo de carga de 10 kg. A rotação da plataforma giratória é acionada diretamente por motor, com interfaces mecânicas coordenadas com unidades de pesquisa motorizada.

Esta plataforma giratória de rastreamento é adequada para aplicações de suspensão de drones e operações de rastreamento de precisão.

Especificações Técnicas

Especificação	Detalhes
Peso de carga	10Kg
Faixa rotativa angular	Azimute: ±170° Passo: ±80°
Precisão rotativa de eixo duplo	±3″
Erro de posicionamento da posição angular	±3″
Repetibilidade de posicionamento da posição angular	±2″
Resolução de posição angular	0,0001°
Precisão da taxa	ω≤1°/s: 2×10⁻³ (1° média) 1°/s≤ω<10°/s: 2×10⁻⁴ (média de 10°) ω≥10°/s: 2×10⁻⁵ (média de 360°)
Mantenha a velocidade de rastreamento de precisão	10°/s≥azimute≥1″/s 5°/s≥passo≥1″/s
Aceleração Angular Máxima	Passo: ≥2°/s² Azimute: ≥6°/s²
Resolução de disco de código	1″
Ponto Zero	Com ponto zero do disco de código
Para alvos estelares, precisão de rastreamento em circuito aberto (RMS)	Erro em 10 segundos <0,5″, erro em 60 minutos <1″
Para alvos espaciais, precisão de rastreamento em circuito aberto (RMS)	Eixo único <5″
