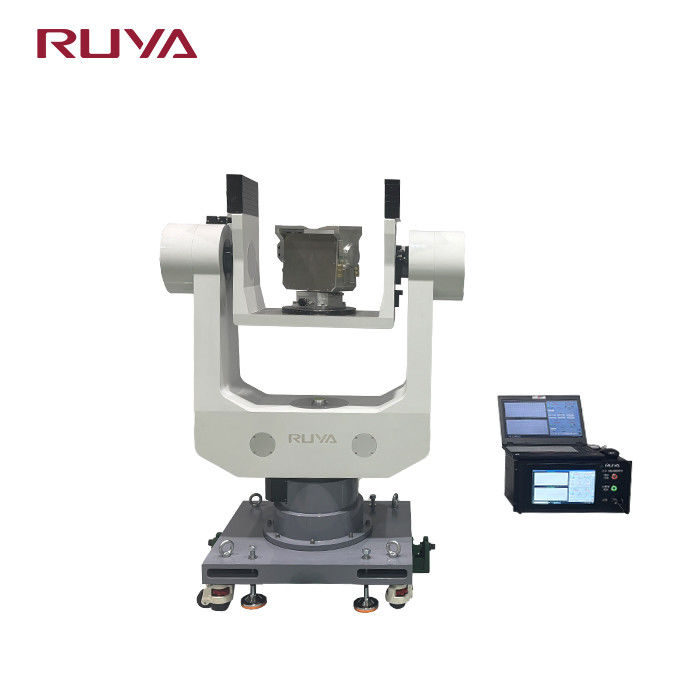

2DTGZ-B Placa giratória bidimensional de rastreamento de movimento de alta precisão de dois eixos

2DTGZ-B Placa giratória bidimensional de rastreamento de movimento de alta precisão de dois eixos

Nome da marca:	RUYA
Número do modelo:	2DTGZ-B
MOQ:	1 conjunto
preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

50 kg

Tamanho da carga:

300 mm × 300 mm × 200 mm

Intervalo de taxas (inner):

0.001°/s~15°/s

Intervalo de taxas (externo):

0.001°/s~15°/s

Ángulo de rotação (intervalo interno):

-50°~+50°

Distância de rotação do ângulo (exterior):

0~360°

Aceleração angular máxima (inner):

≥ 10°/s2

Aceleração angular máxima (externa):

≥ 10°/s2

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Descrição do produto

2DTGZ-B Placa giratória bidimensional de rastreamento de movimento de alta precisão de dois eixos

Descrição do produto

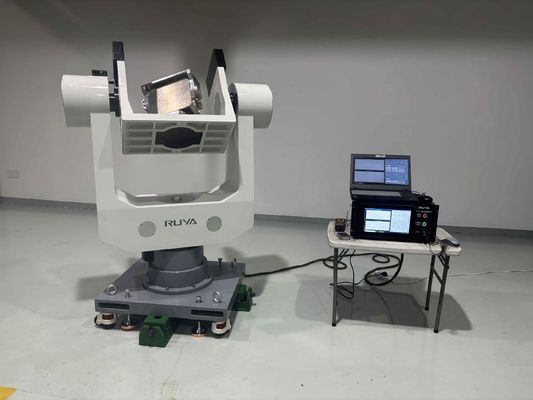

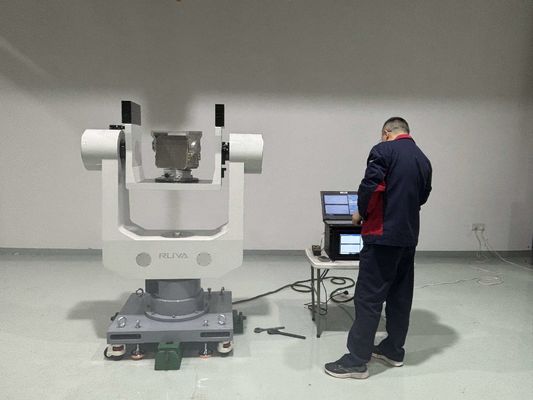

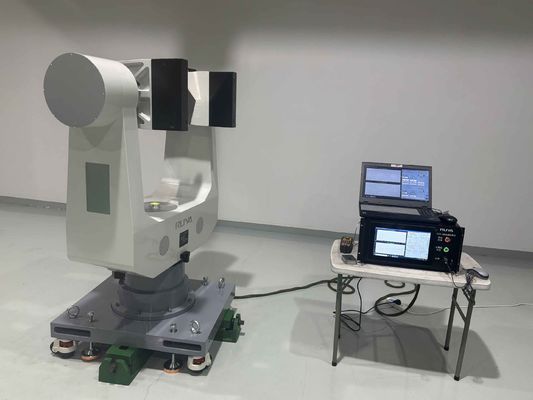

A plataforma giratória de rastreamento de dois eixos adota um projeto de dois graus de liberdade de eixo de azimute (eixo X) e eixo de passo (eixo Y),equipado com um sistema de servocontrole de precisão para obter um ensaio de movimento bidimensional de alta precisãoÉ adaptado para componentes aeroespaciais, equipamentos optoeletrônicos e sistemas de navegação inercial, suporta experiências de vários cenários, tais como simulação de alvos, digitalização de balanço, rastreamento dinâmico,e reproduz com precisão trajetórias de movimento complexasA combinação de fiabilidade de nível militar e desempenho de nível de investigação científica satisfaz plenamente as necessidades de ensaio em ambientes altamente dinâmicos.e ajuda o desenvolvimento de tecnologias de ponta e verificação de equipamentos.

Parâmetros do produto

Especificações
1	Peso da carga	50 kg
2	Tamanho da carga	300 mm × 300 mm × 200 mm
3	Precisão rotativa de dois eixos	±3′′
4	Perpendicularidade do duplo eixo	±3′′
5	Intersecção de dois eixos	F0,5 mm de diâmetro
6	Erro de posicionamento da posição angular	Estrutura exterior:± 15′′;
6	Erro de posicionamento da posição angular	Quadro interno:± 15′′;
7	Repetibilidade de posicionamento da posição angular	± 15′′
8	Intervalo de taxas	Quadro interno:0.001°/s~15°/s;
8	Intervalo de taxas	Estrutura exterior:0.001°/s~15°/s;
9	Ângulo de rotação	Estrutura exterior:0~360°
9	Ângulo de rotação	Quadro interno:-50°~+50°
10	Precisão da taxa	ω≤1°/s, 2×10-3 (1° média)
		1°/s≤ω<10°/s, 2×10-4 (10° média)
		ω≥10°/s, 2x10-5 (Média de 360°)
11	Aceleração angular máxima	Quadro interno:≥ 10°/s2
11	Aceleração angular máxima	Estrutura exterior:≥ 10°/s2

2DTGZ-B Placa giratória bidimensional de rastreamento de movimento de alta precisão de dois eixos 0

2DTGZ-B Placa giratória bidimensional de rastreamento de movimento de alta precisão de dois eixos 1
