Ferramenta de medição de ângulo de precisão

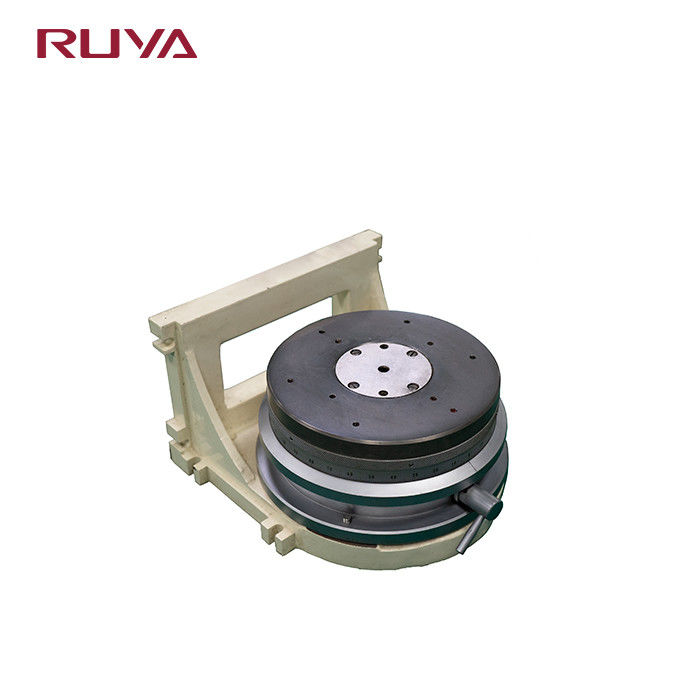

Mesa indexadora multidente com capacidade de carga de 10-30kg para usinagem de precisão

Mesa indexadora multidente com capacidade de carga de 10-30kg para usinagem de precisão

Nome da marca:	RUYA
Número do modelo:	/
MOQ:	1 Pc
Preço:	Negociável
Tempo de entrega:	20-30 dias de trabalho
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Repetibilidade:

0.06′′/0.12′′

Capacidade de carga:

10 a 30 kg

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

1-10 peças, 4-6 semanas

Destacar:

Multi Tooth Indexing Table

30kg Indexing Table

10kg rotary indexing machine

Descrição do produto

Tabela de indexação multi dente 10-30 kg Capacidade de carga 0,06'' 0,12'' Repetitividade

Visão geral do produto

A tabela de indexação de vários dentes é um instrumento de precisão para medição de ângulos, servindo tanto como referência de ângulo para medição como como dispositivo de indexação para usinagem de precisão.Quando utilizado com um autocollimador fotoelétrico, permite a detecção de dispositivos de ângulo de alta precisão, incluindo prismas multifacetados, medidores de blocos de ângulo e prismas ópticos.

Como dispositivo de indexação, facilita a usinagem de peças de precisão com exigências de ângulo exigentes, tais como posições de furos, planos verticais e planos paralelos, em fresagem padrão, perforação,moagemA subdivisão e as capacidades diferenciais combinadas da tabela de indexação multi-dentes também suportam medições de ângulo arbitrário de alta precisão.

Especificações técnicas

Produto	Modelo	Diâmetro da mesa (mm)	Dimensões externas (mm)	Precisão	Repetitividade da medição do ângulo	Capacidade de carga (kg)	Peso (kg)
Tabela de indexação vertical multi-dentes de 360 dentes	DFT-360A	Φ205	Φ235*83	0.2 "0,5"	0.06′′0,12′′	30	20
Tabela de indexação vertical multi-dentes de 360 dentes de pequena dimensão	DFT-360X	Φ108	Φ140*60	0.3 "0,5"	0.12"	10	4
Tabela de indexação vertical e horizontal de 360 dentes, de tamanho pequeno, com vários dentes	WDFT-360X	Φ108	Φ140*80	0.3′′ vertical 0,5′′ horizontal	0.12"	10	5
Tabela de indexação vertical multi-dentes de 360 dentes de tamanho médio	DFT-360D	Φ140	Φ180*83	0.2 "0,5"	0.06′′0,12′′	20	8
Tabela de indexação vertical e horizontal de 360 dentes de tamanho médio com vários dentes	WDFT-360E	Φ160	Φ180*100	0.3′′ vertical 0,5′′ horizontal	0.12"	20	10
Tabela de indexação multi-dentes com 391 dentes	DFT-391A	Φ205	Φ235*83	0.2 "0,5"	0.06′′0,12′′	30	20
Tabela de indexação multi-dentes de 391 dentes de pequena dimensão	DFT-391X	Φ108	Φ140*60	0.3 "0,5"	0.12"	10	4
Tabela de indexação vertical e horizontal de 391 dentes, de tamanho pequeno, com vários dentes	WDFT-391X	Φ100	Φ140*80	0.3′′ vertical 0,5′′ horizontal	0.12"	10	5
Tabela de indexação vertical e horizontal de 391 dentes, de tamanho médio, com vários dentes	WDFT-391E	Φ160	Φ180*100	0.3′′ vertical 0,5′′ horizontal	0.12"	20	10
Tabela de indexação vertical multi-dentes de tamanho médio com 391 dentes	DFT-391G	Φ140	Φ180*83	0.2 "0,5"	0.06′′0,12′′	20	8
Tabela de indexação vertical multi-dentes de 552 dentes com buraco de 8 mm	DFT-552A	Φ200	Φ235*88	0.2 "0,5"	0.06′′0,12′′	30	20
Tabela de indexação vertical e horizontal de 552 dentes, de tamanho médio, com vários dentes	WDFT-552E	Φ160	Φ180*100	0.3′′ vertical 0,5′′ horizontal	0.12"	20	10
Tabela de indexação vertical de 552 dentes com eixo cônico	DFT-552F	Φ207	Φ235*100	0.2′′	0.06"	30	20
Tabela de indexação vertical multi-dentes de 720 dentes	DFT-720A	Φ205	Φ235*100	0.2 "0,5"	0.06′′0,12′′	30	20

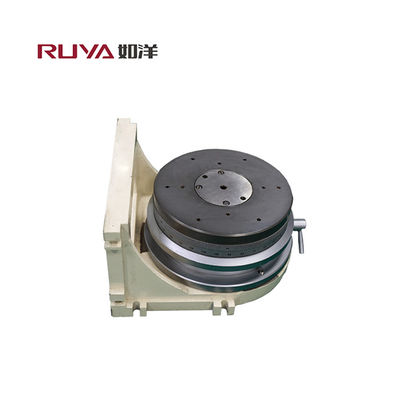

Imagens do produto
