2DT400-A02 Volante elétrico de duplo eixo Anel interno Alta velocidade

Name: 2DT400-A02 Volante elétrico de duplo eixo Anel interno Alta velocidade
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DT400-A02
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2DT400-A02
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Load Weight:

15Kg

Table Diameter:

Ф400mm

precisão rotativa:

± 3′′

Perpendicularity:

±3″

Intersecção:

F0,5 mm de diâmetro

Positioning Repeatability:

±2″

Anel de deslizamento do usuário:

Personalizável

Weight:

≤200Kg

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Placas giratórias elétricas de dois eixos

2DT400-A02 plataforma giratória de dois eixos

Placas giratórias de dois eixos de alta velocidade

Descrição do produto

2DT400-A02 Placa giratória elétrica de dois eixos de anel interno de alta velocidade

Descrição do produto

A plataforma giratória elétrica de alta velocidade de anel interno de dois eixos é um equipamento de ensaio de movimento bidimensional de alta precisão equipado com dois graus de liberdade no eixo de azimute (X) e no eixo de passo (Y),que pode realizar rotação contínua e ajuste de passo de grande ânguloAdopta um sistema de servo-acionamento de precisão com elevada rigidez e baixas características de atrito para garantir uma operação suave e um posicionamento preciso.É adequado para a verificação de desempenho dinâmico na navegação inercial, rastreamento fotoelétrico, testes de radar e outros campos.Necessidades de rastreamento de velocidade e ensaio de estabilidade de posição de vários componentes de precisãoÉ uma plataforma ideal para investigação científica e testes industriais.

Parâmetros do produto

Especificações
1	Peso da carga	15 kg
2	Diâmetro da mesa	F400 mm
3	Planura da mesa	0.02 mm
4	Desembolso da tabela	0.02 mm
5	Precisão rotativa de dois eixos	±3′′
6	Perpendicularidade do duplo eixo	±3′′
7	Intersecção de dois eixos	F0,5 mm de diâmetro
8	Erro de posicionamento da posição angular	Estrutura exterior:± 3′′
8	Erro de posicionamento da posição angular	Quadro interno:± 2′′
9	Repetibilidade de posicionamento da posição angular	± 2′′
10	Intervalo de taxas	Quadro interno:0.01°/s~3600°/s;
10	Intervalo de taxas	Estrutura exterior:0.01°/s~400°/s;
11	Precisão da taxa	ω≤1°/s, 2×10-3 (1° média)
		1°/s≤ω<10°/s, 2×10-4 (10° média)
		ω≥10°/s, 2x10-5 (Média de 360°)
12	Aceleração angular máxima	Quadro interno:≥ 200°/s2
12	Aceleração angular máxima	Estrutura exterior:≥ 100°/s2
13	Anel de deslizamento do usuário	Personalizável
14	Peso	≤ 200 kg

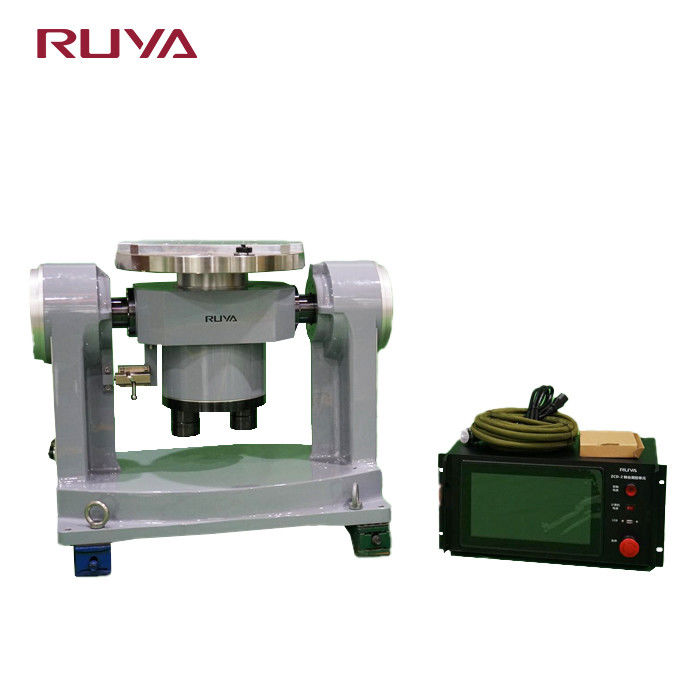

2DT400-A02 Volante elétrico de duplo eixo Anel interno Alta velocidade 0

2DT400-A02 Volante elétrico de duplo eixo Anel interno Alta velocidade 1
