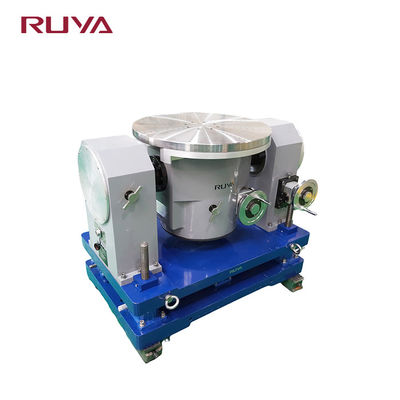

2ST580-AH Toque de rodapé manual de duplo eixo com alcance de elevação de 200 mm para posicionamento preciso

Name: 2ST580-AH Toque de rodapé manual de duplo eixo com alcance de elevação de 200 mm para posicionamento preciso
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2ST580-AH
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2ST580-AH
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

40KG

precisão rotativa:

± 3′′

Perpendicularidade:

± 3′′

Posicionando a repetibilidade:

± 2′′

Resolução de exibição:

0.0001°

Faixa de Elevação:

200 mm

Ângulo de rotação (Range) (quadro interno):

Rotação contínua

Ângulo de rotação (Rámbulo exterior):

±90°

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

2ST580-AH 2 eixos giratório

Manual 2 eixo giratório

Placas giratórias de dois eixos de 40 kg

Descrição do produto

Plataforma giratória manual da posição da indicação digital da linha central dupla 2ST580-AH com levantamento

Visão geral do produto

A mesa giratória de posição com display digital manual de eixo duplo 2ST580-AH com elevador foi projetada para simulação de atitude estática dos dois graus de liberdade dos anéis interno e externo das peças de teste, individualmente ou simultaneamente. Este instrumento de precisão também é adequado para detectar a precisão da saída do ângulo e calibração dos componentes da peça de teste.

Operação manual com recursos de ajuste fino
Posicionamento de eixo duplo com dispositivos de travamento
Display digital para medição precisa
Mecanismo de elevação integrado

Especificações Técnicas

Especificação	Valor
Peso de carga	40Kg
Diâmetro da mesa	Ф580mm
Planicidade da mesa	0,02 mm
Esgotamento da mesa	0,02 mm
Precisão rotativa de eixo duplo	±3″
Perpendicularidade do eixo duplo	±3″
Interseção de eixo duplo	Esfera de Ф0,5 mm de diâmetro
Erro de posicionamento da posição angular	Moldura externa: ± 5 ″ Quadro interno: ±5″
Repetibilidade de posicionamento da posição angular	±2″
Faixa rotativa angular	Quadro interno: rotação contínua Estrutura externa: ±90°
Modo de exibição	Grau: 0,0000-359,9999° Graus, minutos e segundos: 0°0′0″-359°59′59″ Radiano: 0,0000-6,2832
Resolução de exibição	0,0001°
Alcance de elevação	200mm

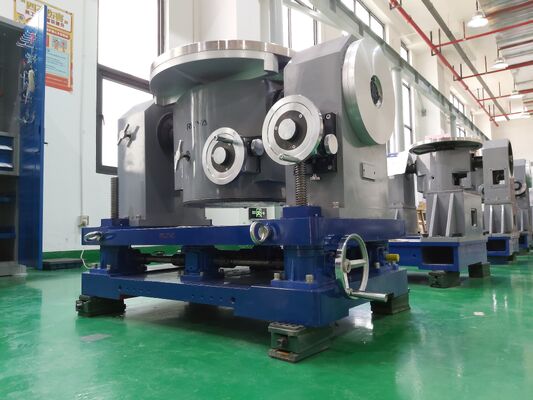

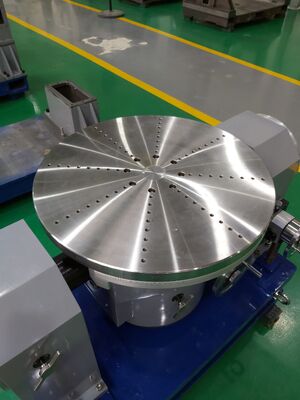

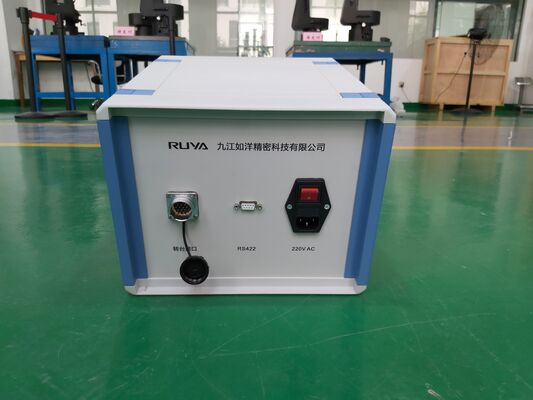

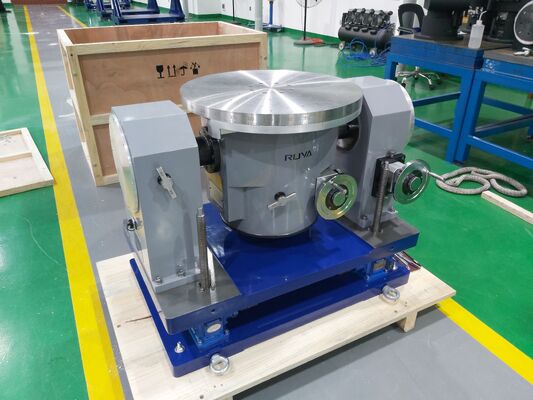

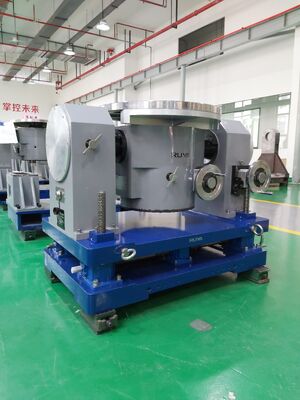

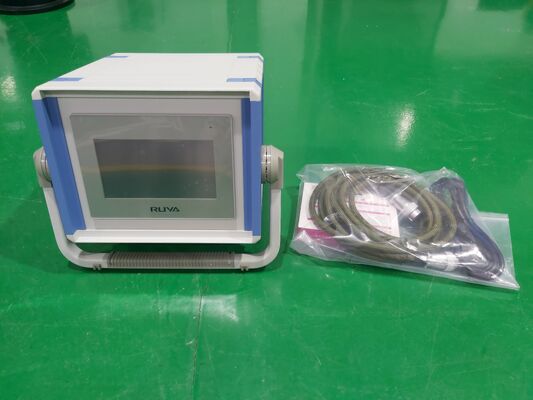

Imagens do produto
