2ST580-AH Placa giratória de posicionamento digital manual de duplo eixo com elevação

Name: 2ST580-AH Placa giratória de posicionamento digital manual de duplo eixo com elevação
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2ST580-AH
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2ST580-AH
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

40KG

precisão rotativa:

± 3′′

Perpendicularidade:

± 3′′

Posicionando a repetibilidade:

± 2′′

Resolução de exibição:

0.0001°

Faixa de Elevação:

200mm

Ângulo de rotação (Range) (quadro interno):

Rotação contínua

Ângulo de rotação (Rámbulo exterior):

±90°

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

2ST580-AH 2 eixos giratório

Manual 2 eixo giratório

Placas giratórias de dois eixos de 40 kg

Descrição do produto

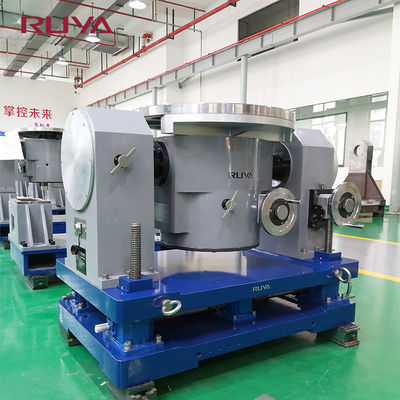

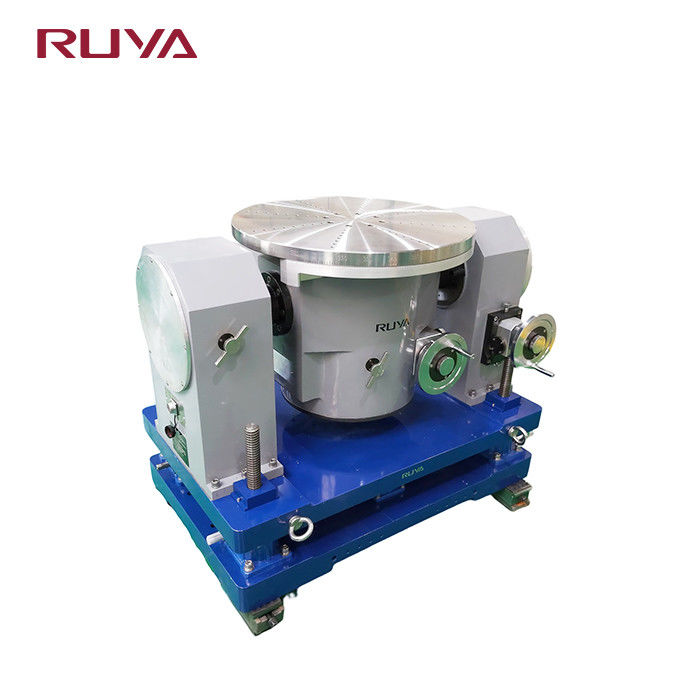

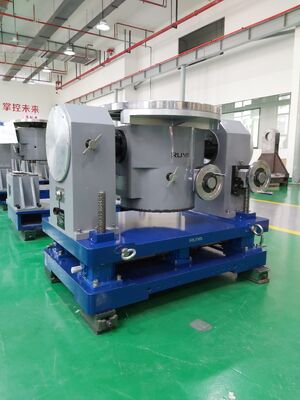

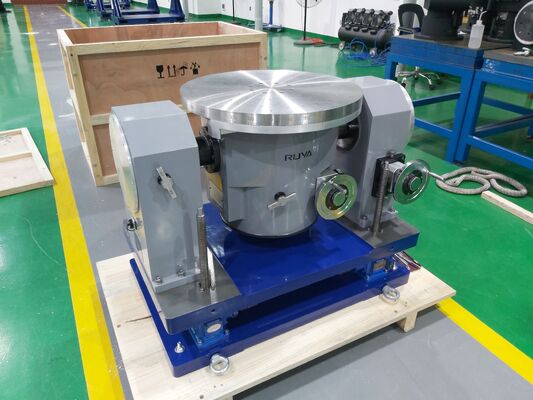

Plataforma giratória de posição com visor digital manual de dois eixos 2ST580-AH com elevação

Descrição do Produto

A plataforma giratória de posição com visor digital manual de dois eixos 2ST580-AH com elevação é utilizada principalmente para simulação estática de atitude dos dois graus de liberdade dos anéis interno e externo da peça de teste, individualmente ou simultaneamente. Também pode ser utilizada para detetar a precisão da saída do ângulo ou calibração dos anéis interno e externo da peça de teste. Ambos os eixos são operados manualmente e possuem funções de ajuste fino e dispositivos de bloqueio.

Parâmetros do Produto

Especificação
1	Peso da Carga	40Kg
2	Diâmetro da Mesa	Ф580mm
3	Planicidade da Mesa	0.02mm
4	Oscilação da Mesa	0.02mm
5	Precisão Rotacional de Dois Eixos	±3″
6	Perpendicularidade de Dois Eixos	±3″
7	Intersecção de Dois Eixos	Esfera de diâmetro Ф0.5mm
8	Erro de Posicionamento da Posição Angular	moldura externa:±5″
8	Erro de Posicionamento da Posição Angular	moldura interna:±5″
9	Repetibilidade de Posicionamento da Posição Angular	±2″
10	Intervalo Rotacional do Ângulo	moldura interna:rotação contínua
10	Intervalo Rotacional do Ângulo	moldura externa:±90°
11	Modo de Exibição	Grau:0.0000-359.9999°
		Graus, minutos e segundos:0°0′0″-359°59′59″
		Radiano:0.0000-6.2832
12	Resolução da Exibição	0.0001°
13	Intervalo de Elevação	200mm

2ST580-AH Placa giratória de posicionamento digital manual de duplo eixo com elevação 0

2ST580-AH Placa giratória de posicionamento digital manual de duplo eixo com elevação 1
