2DTGZ-B Dual Axis High Precision Motion Test Tracking Turntable

Name: 2DTGZ-B Dual Axis High Precision Motion Test Tracking Turntable
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2DTGZ-B
MOQ:	1 conjunto
preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Load Weight:

50Kg

Tamanho da carga:

300 mm × 300 mm × 200 mm

Rate Range（inner）:

0.001°/s~15°/s

Intervalo de taxas (externo):

0.001°/s~15°/s

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Aceleração angular máxima (inner):

≥ 10°/s2

Maximum Angular Acceleration（outer）:

≥10°/s²

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

2DTGZ-B Turntable de rastreamento

Toque de rodapé de rastreamento de alta precisão

Testes de movimento de dois eixos

Descrição do produto

2DTGZ-B Placa giratória de rastreamento de movimento de alta precisão de duplo eixo

Descrição do produto

A plataforma giratória de rastreamento de dois eixos é uma plataforma de teste de movimento bidimensional de alta precisão equipada com sistemas de dois graus de liberdade para o eixo de azimute (eixo X) e o eixo de passo (eixo Y).Adota tecnologia de servocontrole de precisão e é projetado para fornecer testes de desempenho dinâmico multidimensional para componentes aeroespaciais, equipamento optoeletrônico, sistemas de navegação inercial, etc. Amplamente utilizado em cenários experimentais, tais como simulação de alvo, digitalização de balanço,e rastreamento dinâmico para satisfazer os requisitos de ensaios de alta fiabilidade para trajetórias de movimento complexas na indústria militar e nos campos de pesquisa científica.

Parâmetros do produto

Especificações
1	Peso da carga	50 kg
2	Tamanho da carga	300 mm × 300 mm × 200 mm
3	Precisão rotativa de dois eixos	±3′′
4	Perpendicularidade do duplo eixo	±3′′
5	Intersecção de dois eixos	F0,5 mm de diâmetro
6	Erro de posicionamento da posição angular	Estrutura exterior:± 15′′;
6	Erro de posicionamento da posição angular	Quadro interno:± 15′′;
7	Repetibilidade de posicionamento da posição angular	± 15′′
8	Intervalo de taxas	Quadro interno:0.001°/s~15°/s;
8	Intervalo de taxas	Estrutura exterior:0.001°/s~15°/s;
9	Ângulo de rotação	Estrutura exterior:0~360°
9	Ângulo de rotação	Quadro interno:-50°~+50°
10	Precisão da taxa	ω≤1°/s, 2×10-3 (1° média)
		1°/s≤ω<10°/s, 2×10-4 (10° média)
		ω≥10°/s, 2x10-5 (Média de 360°)
11	Aceleração angular máxima	Quadro interno:≥ 10°/s2
11	Aceleração angular máxima	Estrutura exterior:≥ 10°/s2

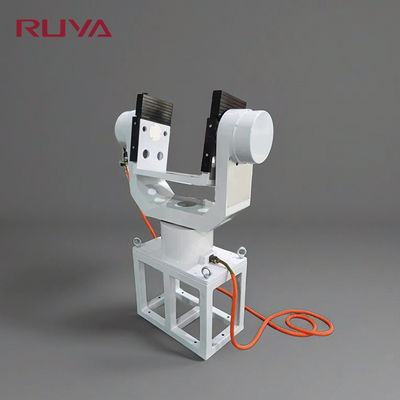

2DTGZ-B Dual Axis High Precision Motion Test Tracking Turntable 0

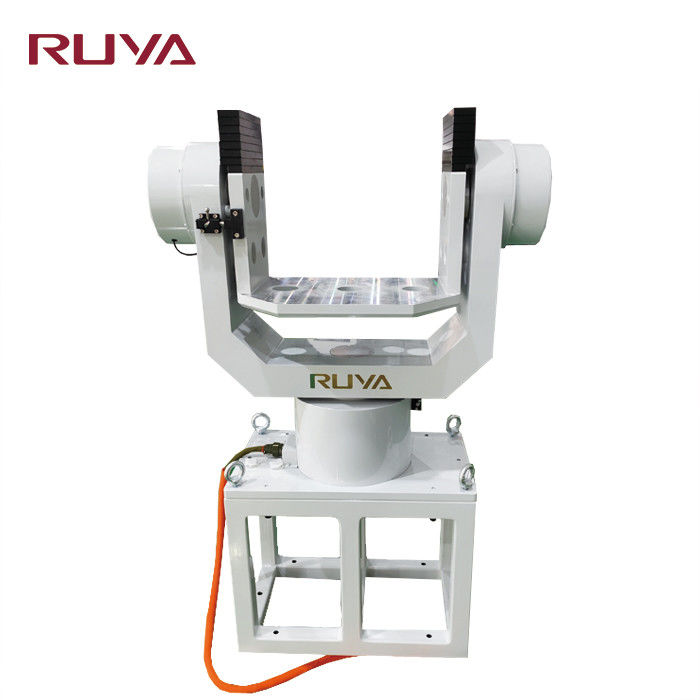

2DTGZ-B Dual Axis High Precision Motion Test Tracking Turntable 1
