2DTGZ-B High Precision Dual-Degree-of-Freedom Dual-Axis Turntable com capacidade de carga de 50 kg para teste de movimento

2DTGZ-B High Precision Dual-Degree-of-Freedom Dual-Axis Turntable com capacidade de carga de 50 kg para teste de movimento

Nome da marca:	RUYA
Número do modelo:	2DTGZ-B
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

Tamanho da carga:

300 mm × 300 mm × 200 mm

Intervalo de taxas (inner):

0.001°/s~15°/s

Intervalo de taxas (externo):

0.001°/s~15°/s

Ángulo de rotação (intervalo interno):

-50°~+50°

Distância de rotação do ângulo (exterior):

0 ~ 360 °

Aceleração angular máxima (inner):

≥ 10°/s2

Aceleração angular máxima (externa):

≥ 10°/s2

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

2DTGZ-B Turntable de rastreamento

Toque de rodapé de rastreamento de alta precisão

Testes de movimento de dois eixos

Descrição do produto

2DTGZ-B Mesa Giratória de Rastreamento de Teste de Movimento de Alta Precisão de Eixo Duplo

Visão Geral do Produto

A Mesa Giratória de Rastreamento de Teste de Movimento de Alta Precisão de Eixo Duplo 2DTGZ-B é uma sofisticada plataforma de teste de movimento bidimensional com sistemas de duplo grau de liberdade para os eixos de azimute (eixo X) e inclinação (eixo Y). Utilizando tecnologia de controle servo de precisão, este sistema é projetado para fornecer testes abrangentes de desempenho dinâmico multidimensional para componentes aeroespaciais, equipamentos optoeletrônicos, sistemas de navegação inercial e aplicações relacionadas.

Esta mesa giratória é amplamente empregada em cenários experimentais, incluindo simulação de alvo, varredura oscilante e rastreamento dinâmico, atendendo aos requisitos de teste de alta confiabilidade para trajetórias de movimento complexas em pesquisa científica e aplicações industriais.

Especificações Técnicas

Especificação	Valor
Peso da Carga	50Kg
Tamanho da Carga	300mm * 300mm * 200mm
Precisão Rotacional do Eixo Duplo	±3″
Perpendicularidade do Eixo Duplo	±3″
Interseção do Eixo Duplo	Esfera de diâmetro Ф0.5mm
Erro de Posicionamento da Posição Angular	Quadro externo: ±15″ Quadro interno: ±15″
Repetibilidade de Posicionamento da Posição Angular	±15″
Faixa de Velocidade	Quadro interno: 0.001°/s ~ 15°/s Quadro externo: 0.001°/s ~ 15°/s
Faixa de Rotação Angular	Quadro externo: 0° ~ 360° Quadro interno: -50° ~ +50°
Precisão de Velocidade	ω ≤ 1°/s: 210⁻³ (média de 1°) 1°/s ≤ ω < 10°/s: 210⁻⁴ (média de 10°) ω ≥ 10°/s: 2*10⁻⁵ (média de 360°)
Aceleração Angular Máxima	Quadro interno: ≥ 10°/s² Quadro externo: ≥ 10°/s²

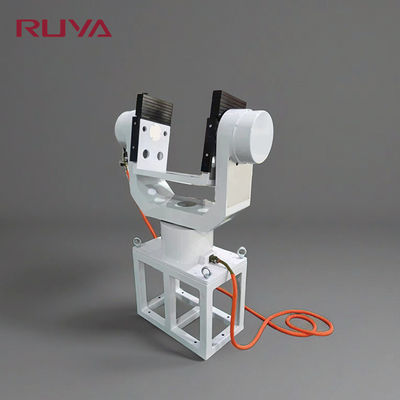

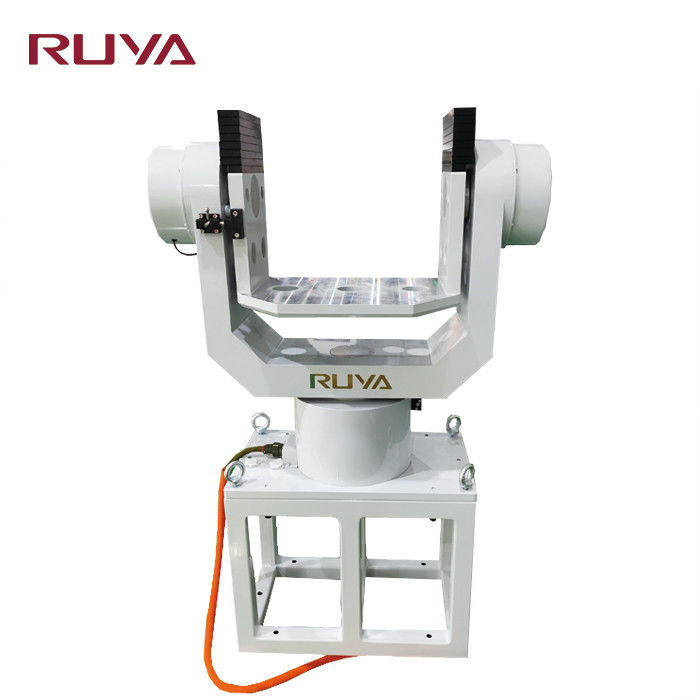

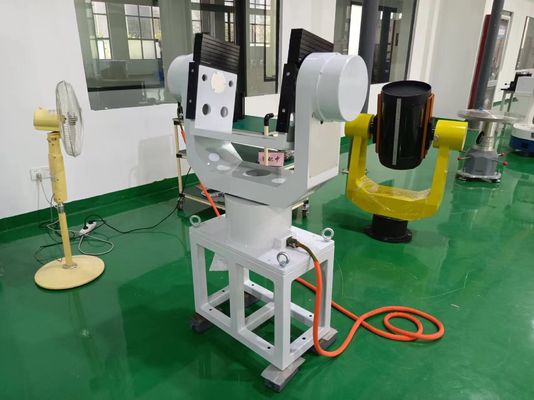

Imagens do Produto
