2DT450GZ Equipamento de ensaio de movimento de plataforma de mesa de rastreamento de duplo eixo

Name: 2DT450GZ Equipamento de ensaio de movimento de plataforma de mesa de rastreamento de duplo eixo
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DT450GZ
Availability: InStock

Nome da marca:	RUYA
Número do modelo:	2DT450GZ
MOQ:	1 conjunto
preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Load Weight:

30Kg

Diâmetro da tabela:

F450 mm

Rotary Accuracy Of Dual-Axis:

±3″

Perpendicularidade do duplo eixo:

± 3′′

Positioning Repeatability:

±1.5″

Weight:

380Kg

Maximum Angular Acceleration（inner）:

≥50°/s²

Aceleração angular máxima (externa):

≥ 50°/s2

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Placa giratória de rastreamento de duplo eixo

Placas giratórias de mesa

2DT450GZ plataforma giratória de dois eixos

Descrição do produto

2DT450GZ Equipamento de ensaio de movimento de plataforma de mesa de rastreamento de duplo eixo

Descrição do produto

A plataforma giratória de rastreamento de dois eixos é um equipamento de ensaio bidimensional de alta precisão equipado com um sistema de movimento de dois graus de liberdade no eixo do azimute (X) e no eixo do passo (Y),que pode simular com precisão trajetórias de movimento complexas. Adota um design de mesa e é compatível com vários componentes e componentes de precisão. É amplamente utilizado em cenários experimentais, tais como calibração de posição, teste de balanço de taxa,e rastreamento dinâmicoO seu desempenho estável e fiável fornece um suporte de teste preciso para pesquisa científica, indústria militar, aeroespacial e outros campos,e é uma plataforma ideal para simulação de movimento de alto desempenho e verificação funcional.

Parâmetros do produto

Especificações
1	Peso da carga	30 kg
2	Diâmetro da mesa	F450 mm
3	Planura da mesa	0.02 mm
4	Desembolso da tabela	0.02 mm
5	Precisão rotativa de dois eixos	± 3′′
6	Perpendicularidade do duplo eixo	±3′′
7	Intersecção de dois eixos	F0,5 mm de diâmetro
8	Erro de posicionamento da posição angular	Estrutura exterior:± 3′′;
8	Erro de posicionamento da posição angular	Quadro interno:± 2′′;
9	Repetibilidade de posicionamento da posição angular	± 1,5′′
10	Intervalo de taxas	Quadro interno:0.001°/s~15°/s;
10	Intervalo de taxas	Estrutura exterior:0.001°/s~15°/s;
11	Ângulo de rotação	Quadro exterior: ±90°
11	Ângulo de rotação	Quadro interno: ±170°
12	Precisão da taxa	ω≤1°/s, 2×10-3 (1° média)
		1°/s≤ω<10°/s, 2×10-4 (10° média)
		ω≥10°/s, 2x10-5 (Média de 360°)
13	Aceleração angular máxima	Quadro interno:≥ 50°/s2;
13	Aceleração angular máxima	Estrutura exterior:≥ 50°/s2
14	Peso	380 kg

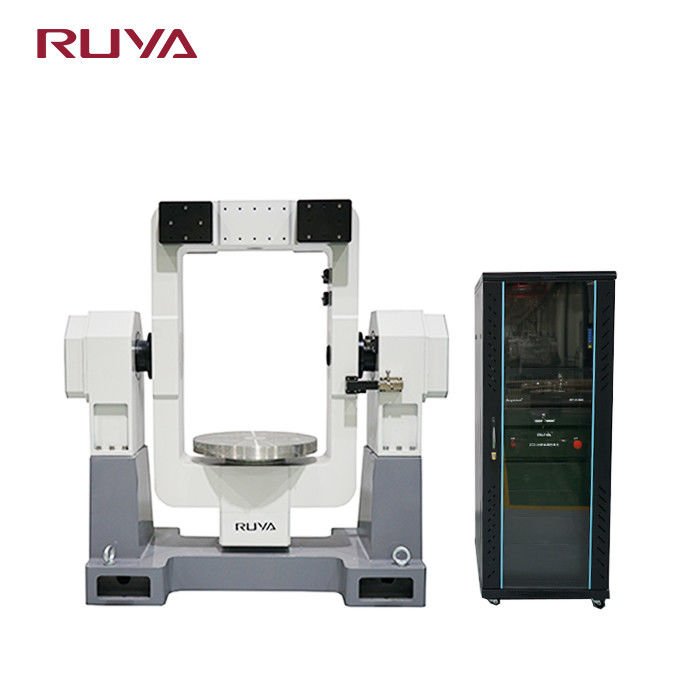

2DT450GZ Equipamento de ensaio de movimento de plataforma de mesa de rastreamento de duplo eixo 0
