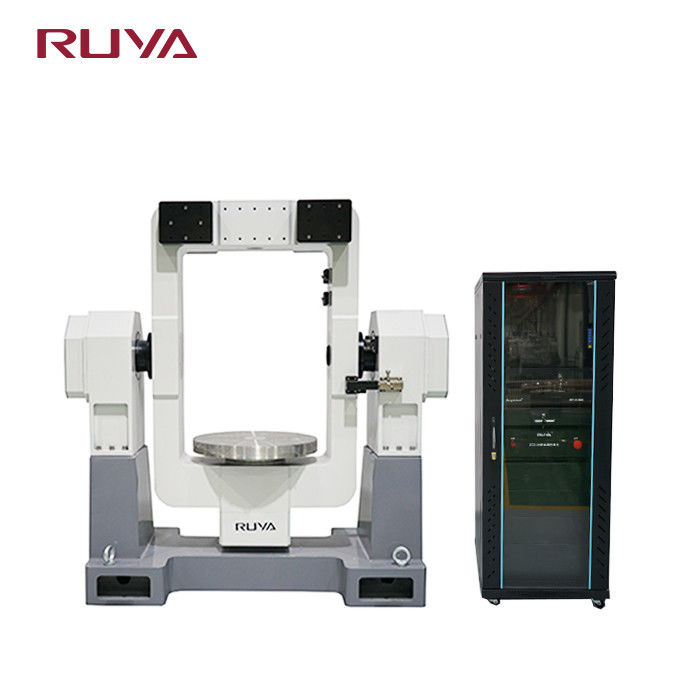

2DT450GZ Toque de rodapé de eixo duplo com 30 kg de peso de carga para teste de movimento

2DT450GZ Toque de rodapé de eixo duplo com 30 kg de peso de carga para teste de movimento

Nome da marca:	RUYA
Número do modelo:	2DT450GZ
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

Diâmetro da mesa:

F450 mm

Precisão rotativa de dois eixos:

± 3′′

Perpendicularidade do duplo eixo:

± 3′′

Posicionando a repetibilidade:

± 1,5′′

Peso:

380kg

Aceleração angular máxima (inner):

≥ 50°/s2

Aceleração angular máxima (externa):

≥ 50°/s2

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Placa giratória de rastreamento de duplo eixo

Placas giratórias de mesa

2DT450GZ plataforma giratória de dois eixos

Descrição do produto

2DT450GZ Equipamento de ensaio de movimento de plataforma de mesa de rastreamento de duplo eixo

Visão geral do produto

A plataforma giratória de rastreamento de duplo eixo 2DT450GZ é um equipamento de teste bidimensional de alta precisão com um sistema de movimento de dois graus de liberdade nos eixos de azimute (X) e passo (Y).Este sistema avançado simula com precisão trajetórias de movimento complexas e adota um design de mesa compatível com vários componentes de precisãoAmplamente utilizado em cenários experimentais, incluindo calibração de posição, teste de balanço de taxa e rastreamento dinâmico, este equipamento oferece desempenho estável e confiável para pesquisa científica,AeronáuticaO sistema de simulação de movimento de alta performance é uma plataforma ideal para a simulação de movimento e verificação funcional.

Especificações técnicas

Especificações	Valor
Peso da carga	30 kg
Diâmetro da mesa	F450 mm
Planura da mesa	0.02 mm
Desembolso da tabela	0.02 mm
Precisão rotativa de dois eixos	± 3′′
Perpendicularidade do duplo eixo	± 3′′
Intersecção de dois eixos	F0,5 mm de diâmetro de bola
Erro de posicionamento da posição angular	Quadro exterior: ± 3′′ Quadro interno: ±2′′
Repetibilidade de posicionamento da posição angular	± 1,5′′
Intervalo de taxas	Quadro interno: 0,001°/s~15°/s Quadro externo: 0,001°/s~15°/s
Ângulo de rotação	Quadro externo: ±90° Quadro interno: ±170°
Precisão da taxa	ω≤1°/s: 210−3 (média de 1°) 1°/s≤ω<10°/s: 210−4 (10° média) ω≥10°/s: 2*10−5 (média de 360°)
Aceleração angular máxima	Quadro interno: ≥ 50°/s2 Quadro exterior: ≥ 50°/s2
Peso	380 kg

Imagens do produto
