2DTGZ-B Dual-axis Bi-dimensional High-precision Motion Test Turntable com 50Kg de peso de carga

2DTGZ-B Dual-axis Bi-dimensional High-precision Motion Test Turntable com 50Kg de peso de carga

Nome da marca:	RUYA
Número do modelo:	2DTGZ-B
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

Tamanho da carga:

300 mm × 300 mm × 200 mm

Intervalo de taxas (inner):

0.001°/s~15°/s

Intervalo de taxas (externo):

0.001°/s~15°/s

Ángulo de rotação (intervalo interno):

-50°~+50°

Distância de rotação do ângulo (exterior):

0 ~ 360 °

Aceleração angular máxima (inner):

≥ 10°/s2

Aceleração angular máxima (externa):

≥ 10°/s2

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Plataforma Giratória de Rastreamento de Eixo Duplo

Plataforma Giratória de Rastreamento de Alta Precisão

Plataforma Giratória de Rastreamento de Teste de Movimento Bidimensional

Descrição do produto

2DTGZ-B Placa giratória de rastreamento de movimento bidimensional de duplo eixo de alta precisão

Visão geral do produto

A plataforma giratória de rastreamento de testes de movimento de alta precisão bidimensional de duplo eixo 2DTGZ-B apresenta um projeto de duplo grau de liberdade com eixo de azimute (eixo X) e eixo de passo (eixo Y),com um sistema de servocontrole de precisão integrado para obter uma precisão de ensaio de movimento bidimensional excepcional.

Especificamente concebido para componentes aeroespaciais, equipamentos optoeletrônicos e sistemas de navegação inercial, este tocadiscos suporta diversos cenários experimentais, incluindo simulação de alvos,escaneamento de balançoReproduz com precisão trajetórias de movimento complexas com desempenho de nível de pesquisa,satisfazer requisitos de ensaios rigorosos em ambientes altamente dinâmicos, apoiando simultaneamente o desenvolvimento de tecnologias de ponta e a verificação de equipamentos.

Especificações técnicas

Especificações	Valor
Peso da carga	50 kg
Tamanho da carga	300 mm300 mm200 mm
Precisão rotativa de dois eixos	± 3′′
Perpendicularidade do duplo eixo	± 3′′
Intersecção de dois eixos	F0,5 mm de diâmetro de bola
Erro de posicionamento da posição angular	Quadro externo: ± 15′′ Quadro interno: ± 15′′
Repetibilidade de posicionamento da posição angular	± 15′′
Intervalo de taxas	Quadro interno: 0,001°/s~15°/s Quadro externo: 0,001°/s~15°/s
Ângulo de rotação	Quadro externo: 0~360° Quadro interno: -50°~+50°
Precisão da taxa	ω≤1°/s: 210−3 (média de 1°) 1°/s≤ω<10°/s: 210−4 (10° média) ω≥10°/s: 2*10−5 (média de 360°)
Aceleração angular máxima	Quadro interno: ≥ 10°/s2 Quadro exterior: ≥ 10°/s2

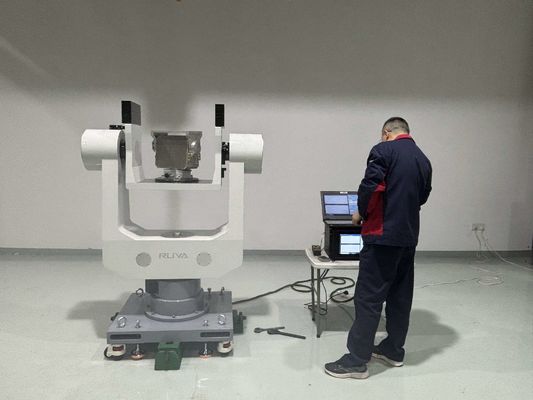

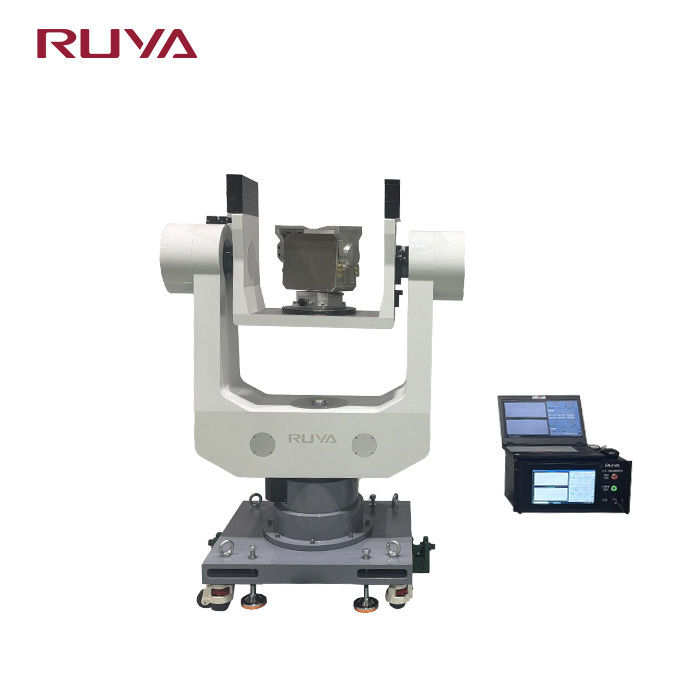

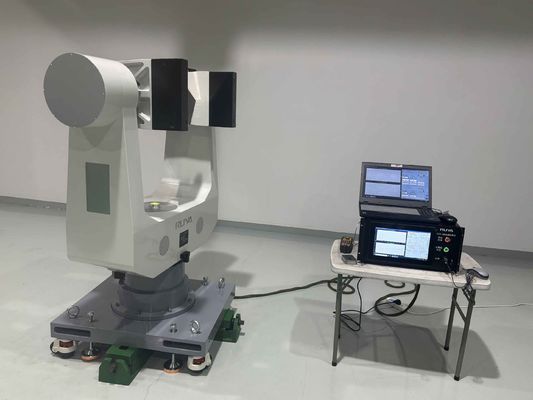

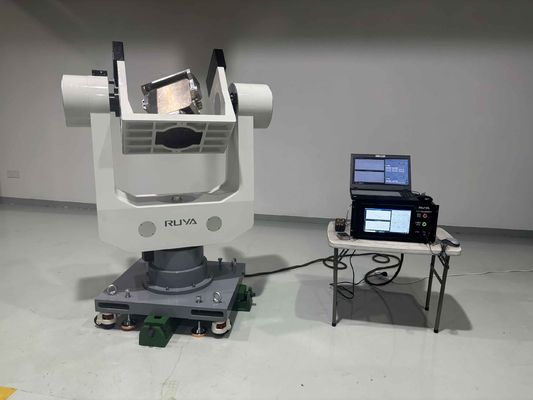

Imagens do produto
