2DT1000GZ Toque giratório de rastreamento de duplo eixo com alta resolução de posição angular Capacidade de carga 200kg para teste de movimento

2DT1000GZ Toque giratório de rastreamento de duplo eixo com alta resolução de posição angular Capacidade de carga 200kg para teste de movimento

Nome da marca:	RUYA
Número do modelo:	2DT1000GZ
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso:

< 300 kg

Capacidade de carga:

> 200 kg

Aceleração máxima:

≥ 3°/s2

Erro de rotação de inclinação:

Verticalidade:

Precisão de Posicionamento da Posição Angular:

Repetibilidade do posicionamento da posição angular:

< ± 1,5′′

Resolução de posicionamento da posição angular:

< 0,36′′

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Plataforma Giratória de Rastreamento de Eixo Duplo

2DT1000GZ Tracking Turntable

Turntable de rastreamento de testes de movimento

Descrição do produto

2DT1000GZ Tocadiscos de rastreamento de testes de movimento de duplo eixo com alta resolução de posição angular

Visão geral do produto

O 2DT1000GZ Dual-axis Motion Test Tracking Turntable possui um design de dois graus de liberdade com eixos de azimute (X) e passo (Y), fornecendo controle de movimento bidimensional de alta precisão.Este sistema é ideal para testes dinâmicos de desempenho de componentes e conjuntos de precisão, suportando vários requisitos de ensaio, incluindo ajuste de posição, oscilação de taxa e rastreamento de alvo para garantir dados de ensaio precisos e confiáveis.

Características fundamentais

Projeto de duplo eixo para ensaios de movimento abrangentes
Controle e posicionamento de alta precisão
Projeto estrutural fácil de utilizar
Ampla aplicação na investigação científica e na automação
Desempenho preciso e estável para tarefas experimentais complexas

Especificações técnicas

Especificações	Parâmetro
Área de trabalho da posição angular (mecânica)	Azimote: ±185° Inclinação: -5° a +95°
Distância de trabalho da posição angular (elétrica)	Azimute: ±180° Inclinação: 0° a +90°
Peso	< 300 kg
Capacidade de carga	> 200 kg
Codificador absoluto	Com referência zero
Intervalo de taxas	Azimuth & Pitch: Movimento rápido: 5°-10°/s Movimento lento: 20′/s Movimento fino: 2′′/s
Aceleração máxima	≥ 3°/s2
Erro de rotação de inclinação	< ± 3′′
Verticalidade	≤ 5′′
Precisão de apontamento combinada de dois eixos	≤ 5′′ (precisão global do sistema)
Exatidão de rastreamento	1′′/10s, 2′′/10min (precisão global do sistema)
Posição angular Precisão de posicionamento	< ± 3′′
Repetibilidade do posicionamento da posição angular	< ± 1,5′′
Resolução de posicionamento da posição angular	< 0,36′′

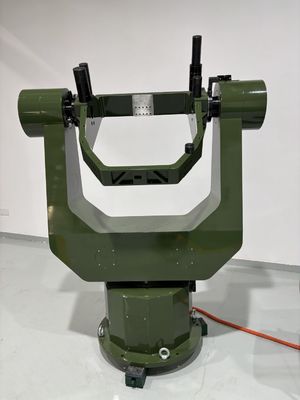

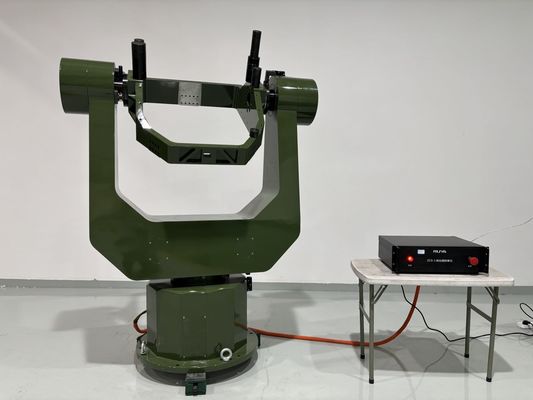

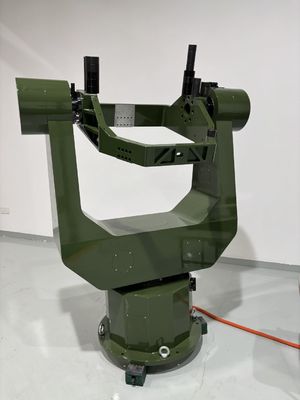

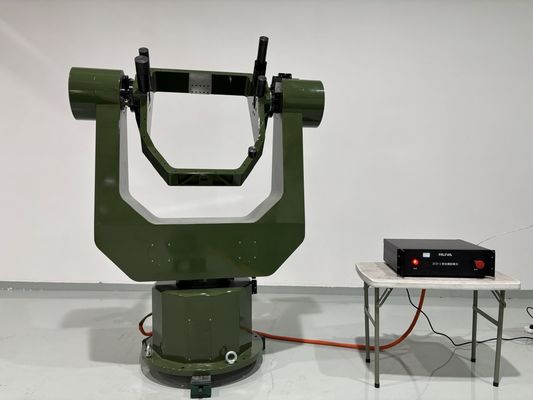

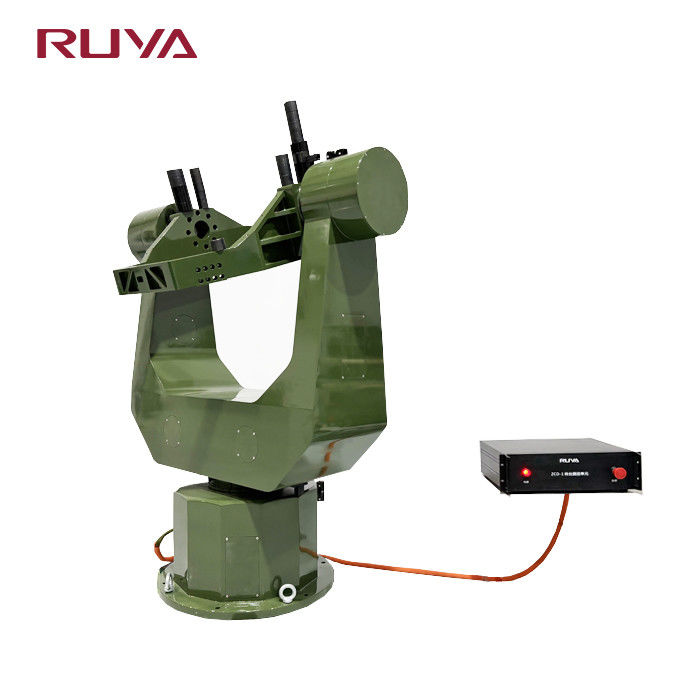

Imagens do produto
