Máquina de medição de coordenadas de braço articulado

RUYA RA515 Máquina de medição de coordenadas de braço articulado de alta precisão com precisão de 0,035 mm e alcance de medição de 1,5 m

RUYA RA515 Máquina de medição de coordenadas de braço articulado de alta precisão com precisão de 0,035 mm e alcance de medição de 1,5 m

Nome da marca:	RUYA
Número do modelo:	RA515
MOQ:	1 pc
Preço:	Negociável
Tempo de entrega:	5-10 working days
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin:

China

Certificação:

ISO 9001

Precisão:

0,035mm

Repetibilidade:

0,025mm

Packaging Details:

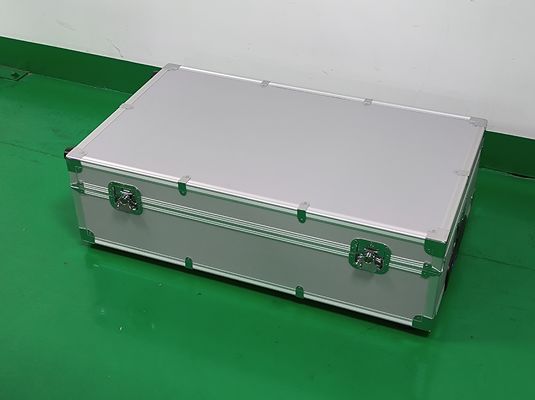

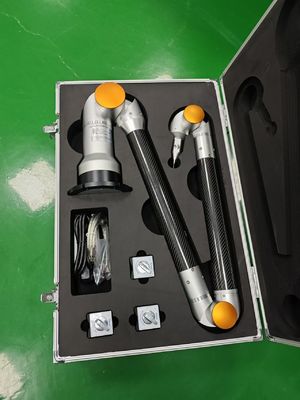

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Destacar:

Braço de medição 3D portátil

Máquina de medição da coordenada da elevada precisão

Máquina de medição de coordenadas CMM portátil

Descrição do produto

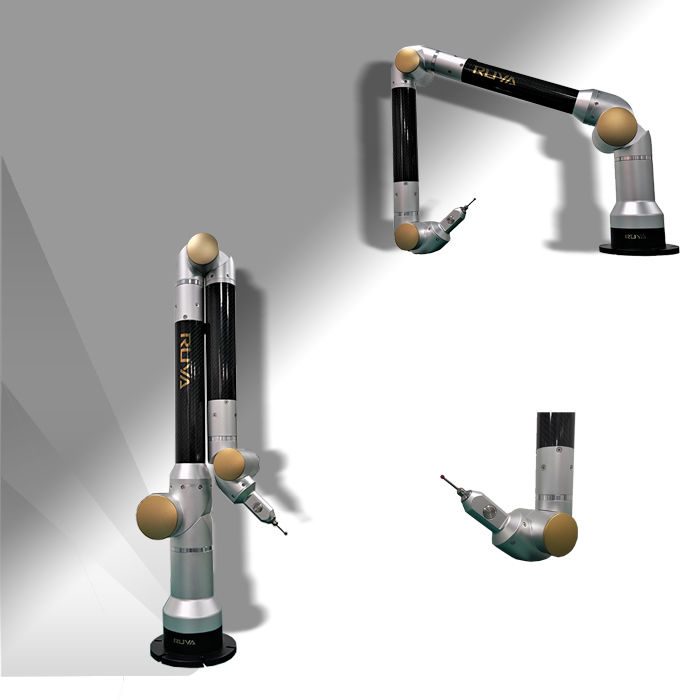

RUYA RA515 Máquina de medição por coordenadas de braço articulado portátil CMM Braço de medição 3D de alta precisão

Visão geral do produto

Composição do Instrumento:

Plataforma fixa
Suporte magnético (ou ventosa, tripé)
Anfitrião da máquina de medição
Computador e software
Conjunto de cabeçote de medição

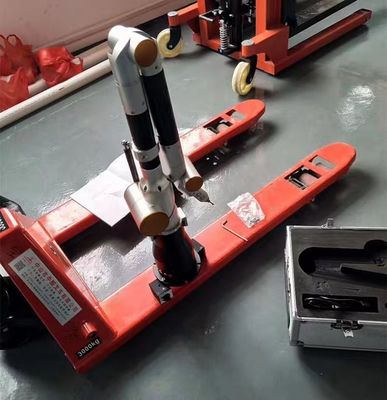

Durante as operações de medição, o sistema deve ser fixado de forma estável na plataforma (não é necessário nivelamento, mas a posição relativa entre a máquina de medição e a peça de trabalho deve permanecer estável durante todo o processo de medição). A unidade principal é fixada com ventosas ou parafusos, com o computador portátil conectado via cabo de sinal USB. O software lida com a aquisição e processamento de dados de medição juntamente com a geração de relatórios de medição abrangentes.

Capacidades de medição

Detecção de recursos geométricos

Meça características geométricas em peças de trabalho e gere novas características através da projeção e interseção de elementos geométricos existentes
Análise rápida de dimensões espaciais, incluindo distâncias e ângulos entre características geométricas
Criação de sistema de coordenadas personalizado usando pontos, linhas e superfícies com recursos de marcação de dimensão linear

Detecção de tolerância geométrica GD&T

O software de medição fornece ferramentas GD&T abrangentes para avaliar tolerâncias de forma e posição de recursos geométricos, incluindo verticalidade, paralelismo, planicidade, cilindricidade, coaxialidade, inclinação, posição e muito mais.

Comparação de modelo 3D com objeto real

A compatibilidade do software com vários formatos de dados 3D e vários métodos de alinhamento de coordenadas permite a comparação automática de características geométricas medidas e dados de pontos de superfície com valores teóricos de modelos 3D, fornecendo relatórios gráficos detalhados de análise de erros.

Relatório de teste

Saída rápida de relatórios de teste nos formatos PDF, Excel e MHT. A poderosa funcionalidade de personalização de relatórios de inspeção oferece relatórios rápidos e convenientes com texto abrangente e documentação gráfica.

Campos de aplicação

Linhas de produção automotiva, aeroespacial, construção naval, fabricação de acessórios de inspeção, fabricação de moldes e aplicações industriais relacionadas.

Especificações do produto

Modelo	Faixa de medição espacial	Erro de indicação de comprimento de espaço	Consistência de medição de coordenadas uniaxiais
RA515	1,5m	0,035 mm	0,025 mm
RA520	2,0m	0,045 mm	0,032 mm
RA525	2,5 m	0,060 mm	0,035 mm
RA530	3,0m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

Acessórios opcionais
