2-STGZ/2 Estrutura U-T de tipo de quadro, volante de rastreamento de duplo eixo com alta precisão de 30 kg de capacidade de carga para rastreamento de UAV

2-STGZ/2 Estrutura U-T de tipo de quadro, volante de rastreamento de duplo eixo com alta precisão de 30 kg de capacidade de carga para rastreamento de UAV

Nome da marca:	RUYA
Número do modelo:	2-STGZ/2
MOQ:	1 CONJUNTO
Preço:	Negociável
Tempo de entrega:	3 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Faixa de rotação azimutal:

-90º~+90°

Faixa de rotação de passo:

-5°~+85°

Precisão de Apontamento (Estático):

10″ (3σ)

Repetibilidade:

Oscilação Angular do Eixo Vertical:

Oscilação angular do eixo horizontal:

Resolução de medição de posição angular:

0.0001°

Precisão de medição da posição angular:

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

Plataforma giratória de rastreamento de UAV 2-STGZ/2

dispositivo de rastreamento de eixo duplo

plataforma giratória com estrutura em U-T tipo quadro

Descrição do produto

2-STGZ/2 Bi-dimensional UAV Tracking Turntable Frame-type U-T Structure Dual Axis Tracking Device (Dispositivo de rastreamento de eixo duplo)

Visão geral do produto

A plataforma giratória de rastreamento bidimensional 2-STGZ/2 possui dois graus de liberdade de movimento: azimute e passo.Este dispositivo de rastreamento bidimensional de estrutura U-T de tipo quadro foi projetado principalmente para rastrear veículos aéreos não tripulados (UAVs) com precisão e confiabilidade.

Especificações técnicas

Estrutura da plataforma giratória: o eixo azimutal apresenta uma estrutura em forma de "T"; o eixo de passo apresenta uma estrutura de estrutura de anel em forma de "U"
Faixa de rotação do azimut: -90° a +90° (para o ponto central)
Intervalo de rotação de inclinação: -5° a +85°
Ponto zero: equipado com disco de código ponto zero
Precisão de apontar (estática): 10′′ (3σ)
Repetitividade: 2′′
Exibição angular do eixo vertical: ≤ 2′′
Exibição do eixo horizontal: ≤ 3′′
Resolução de medição da posição angular: 0,0001°
Precisão de medição da posição angular: ≤ 5′′
Tamanho da carga: dois Φ250
Peso de carga: 30 kg, barril de lentes duplas
Peso da plataforma giratória: 45 kg
Limites: Proteção dupla com limites mecânicos e eletrónicos
Erro de localização: <3′′
Velocidade máxima de azimute: ≥ 20°/s
Velocidade máxima de localização do azimut: ≥ 2°/s
Velocidade máxima de lançamento: ≥ 20°/s
Velocidade máxima de detecção de inclinação: ≥ 2°/s
Aceleração máxima de rastreamento por azimute: ≥ 2°/s
Aceleração máxima de rastreamento do passo: ≥ 2°/s

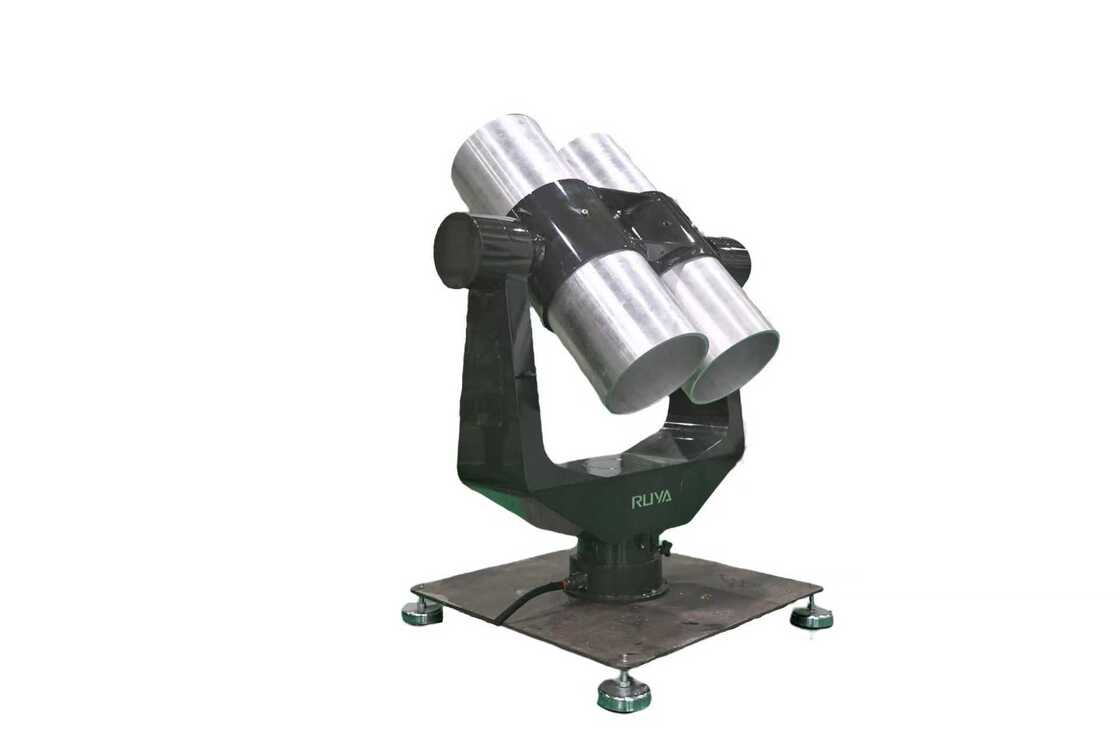

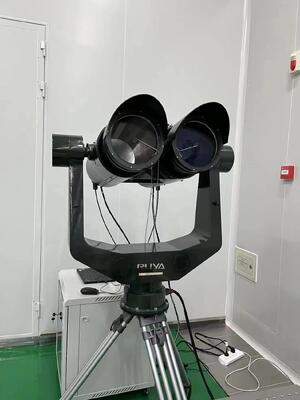

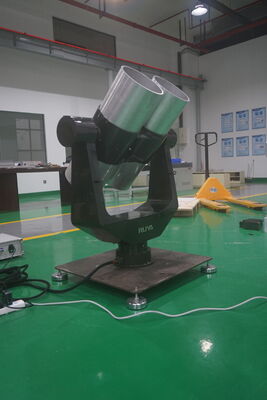

Imagens do produto
