High Precision Direct-drive Dual-axis Tracking Turntable with Wide Azimuth Range for Satellite Tracking

Nome da marca:	RUYA
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	3-4 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Abertura do telescópio:

≥600 mm

Escala de passo:

-5° a 95

Limite mecânico de passo:

-10º a +100°

Faixa de rotação azimutal:

-270° a 270°

Resolução de posição angular:

≤ 0,36″

Precisão de posicionamento:

≤ 2″

Repetibilidade:

≤ 2″

Apontando a precisão:

<5″

Detalhes da embalagem:

CAIXA DE MADEIRA

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Destacar:

direct-drive satellite tracking turntable

dual-axis tracking turntable with warranty

wide azimuth range tracking turntable

Descrição do produto

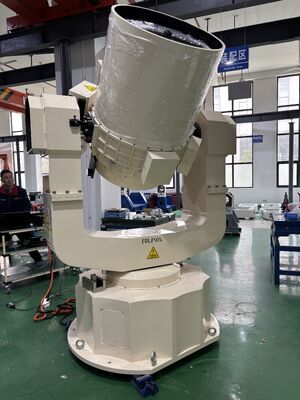

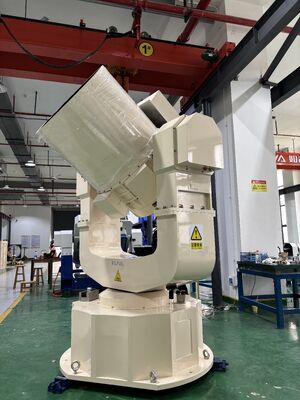

Direct-drive Dual-axis Tracking Turntable

Product Overview

The direct-drive dual-axis tracking turntable is a TL-type two-dimensional tracking device with two degrees of freedom (azimuth and pitch). It simulates satellite pointing and attitude on the ground while eliminating the effects of Earth's rotation. This system serves as a ground receiving station for quantum communication and laser communication satellites, working in conjunction with satellite transmitters to complete satellite-to-ground quantum and laser communication operations.

With customer-defined software control and guidance designs, the turntable is capable of tracking low-orbit satellites with high precision and reliability.

Technical Specifications

Telescope aperture: ≥600mm
Sight axis pointing capability
Dual protection: mechanical limit and electronic limit
Pitch range: -5° to 95°
Pitch mechanical limit: -10º to +100°
Azimuth rotation range: -270° to 270°
Angular position resolution: ≤ 0.36″ (dual-axis)
Positioning accuracy: ≤ 2″ (3σ, dual-axis)
Repeatability: ≤ 2″ (3σ, dual-axis)
Zero position setting capability with real-time absolute position feedback via RS422
Tracking speed: Azimuth 0.004°/s～10°/s; Pitch 0.004°/s～2°/s
Tracking acceleration: Azimuth 0°/s²～1.5°/s²; Pitch 0°/s²～1°/s²
Pointing accuracy: <5″ (1σ) @ elevation angle 20°～80°

Environmental Specifications

Working temperature: -40℃～+60℃
Storage temperature: -55℃～+70℃

Note: Environmental specifications can be customized according to requirements.
