Simulador dinâmico de simulação de 3 eixos, volante de alto desempenho, teste e avaliação de HWIL, simulador de movimento de voo com carga máxima de 35 kg

Nome da marca:	RUYA
Número do modelo:	/
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	4-6 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Carga Máxima:

35 kg (incluindo dispositivo de montagem)

Dimensões de carga:

400mm×400mm×450mm

Interseção de três eixos:

± 0,3 mm

Perpendicularidade de três eixos:

±18″

Precisão da superfície de montagem:

≤ ± 2′′

precisão de superfície de posicionamento:

≤ ± 2′′

anéis coletores condutivos:

nada menos que 80 toques

Peso:

Aproximadamente 3.000 kg

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

≤3 séries, 6 meses

Destacar:

Simulador de movimento de voo de 3 eixos

Simulador de movimento de voo de avaliação

Placa giratória de simulação dinâmica de 3 eixos

Descrição do produto

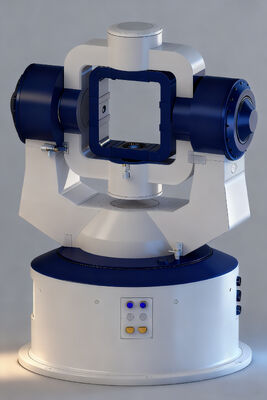

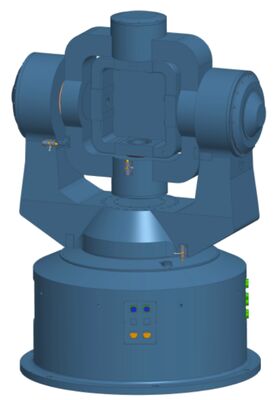

Simulador de movimento de voo de alto desempenho HWIL

A plataforma giratória de simulação de três eixos é constituída por duas partes principais: o corpo mecânico da plataforma giratória e o sistema de medição e controlo.um sistema de eixo mecânico de precisãoTem funções de simulação, posição, taxa e balanço, e pode simular o movimento tridimensional de uma carga.É usado em sistemas de simulação semifísica baseados no solo para fornecer um ambiente de movimento quase realista para cargas como sistemas de navegação inercialPode também fornecer referências de posicionamento e velocidade de um eixo, de dois eixos ou de três eixos para a carga em teste, e é usado para testes e experimentação de componentes inerciais, conjuntos,e sistemas de navegação inercial.

Especificações técnicas

Carga máxima: 35 kg (incluindo o dispositivo de montagem)
Dimensões da carga: 400 mm × 400 mm × 450 mm
Intersecção de três eixos: ±0,3 mm
Perpendicularidade de três eixos: ± 18′′
Precisão da superfície de montagem: ≤±2′′; Precisão da superfície de posicionamento: ≤±2′′
Fugas magnéticas na superfície de montagem: ≤ 0,1 mT (10 mm para a superfície de montagem)
Anéis de deslizamento condutores: o canal do utilizador deve ter pelo menos 80 anéis
Dimensões aproximadas da plataforma da máquina: comprimento 1600 × largura 1450 × altura 2200 mm
Peso: Aproximadamente 3000 kg

Principais indicadores de desempenho

Especificações de desempenho da plataforma giratória de simulação de três eixos

	Placas giratórias de simulação de três eixos
	Rolo(eixo interno)	Pico(eixo médio)	O eixo exterior
Ângulo de rotação Distância	360° contínuo	360° contínuo	360° contínuo
Ângulo máximoTaxa	400 o/s	400 o/s	300 o/s
Aceleração angular máxima	4000o/s²	2500o/s²	3000 o/s²
Número mínimoestável Taxa	00,003 o/s	00,003 o/s	00,003 o/s
Precisão da posição angular	± 10,8′′	± 10,8′′	± 10,8′′
Índice de resposta de frequência Duplo dez, 0,5°	12 Hz	10 Hz	10 Hz
Índice de resposta de frequência Duplo dez, 0,5°	Resposta no domínio temporal de um sinal de passo (amplitude 1°): ultrapassagem ≤ 25%, oscilaçãovezes ≤ 1
