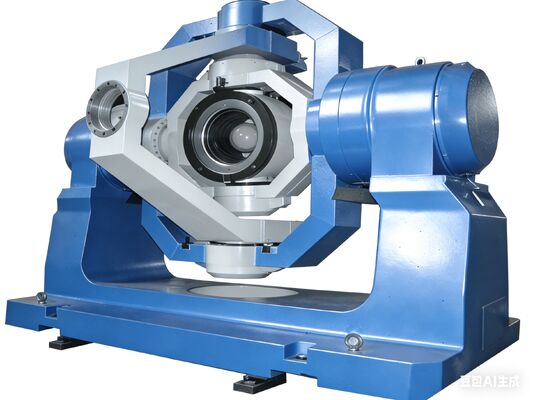

Turntable de simulação dinâmica de 5 eixos de alta precisão com alto desempenho para testes HWIL e simulação de movimento de voo

Nome da marca:	RUYA
Número do modelo:	/
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	4-6 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Carga Máxima:

Plataforma giratória de três eixos: ≥ 35 kg. Plataforma giratória de eixo duplo: ≥ 80 kg

Dimensões de carga:

Plataforma giratória de três eixos: ≥φ300mm × 600mm; Plataforma giratória de eixo duplo: ≥φ300mm × 4

Intersecção entre três eixos e dois eixos:

Esfera de raio ≤ 1mm

Perpendicularidade entre eixos:

±10″

Erro de rotação do ângulo de inclinação:

±10″

Peso:

Aproximadamente 15.000 kg

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

≤3 séries, 6 meses

Destacar:

Placa giratória 5 eixos

Placa giratória de simulação de movimento de voo

Toque de simulação de precisão

Descrição do produto

Plataforma giratória de simulação dinâmica de 5 eixos de alta precisão

Visão geral do produto

Este simulador de movimento de voo de avaliação e teste HWIL de alto desempenho apresenta uma plataforma giratória de simulação de cinco eixos que replica com precisão várias atitudes da aeronave em ambientes de trabalho. Ele reproduz de forma realista as características mecânicas durante o vôo real e é usado principalmente para experimentos de movimento de simulação de atitude espacial de componentes inerciais.

O sistema oferece alta capacidade de resposta dinâmica, grande capacidade de carga e funções abrangentes, incluindo posição, taxa, oscilações senoidais e simulação de ligação de cinco eixos. É ideal para experimentos de simulação semifísica de sistemas optoeletrônicos aéreos.

Estrutura Mecânica

A configuração mecânica consiste em dois componentes principais:

Mesa giratória de três eixos- Simula o movimento de atitude da aeronave usando a estrutura OUT para graus de liberdade de rotação, guinada e inclinação
Mesa giratória de eixo duplo- Simula o movimento relativo do alvo usando a estrutura OU para graus de liberdade de azimute e inclinação

Cada eixo fornece funções de posição, taxa, oscilação e simulação, criando um ambiente abrangente de movimento simulado para aeronaves, buscadores e simuladores de alvo.

Especificações principais

Carga máxima:Mesa giratória de três eixos: ≥ 35 kg (incluindo dispositivo de montagem); Plataforma giratória de eixo duplo: ≥ 80 kg (incluindo dispositivo de montagem)
Dimensões de carga:Plataforma giratória de três eixos: ≥φ300mm × 600mm; Plataforma giratória de eixo duplo: ≥φ300mm × 400mm
Interseção entre três eixos e dois eixos:Esfera de raio ≤ 1 mm
Perpendicularidade entre eixos:±10″
Erro de rotação do ângulo de inclinação:±10″
Dimensões da plataforma giratória mecânica:Aproximadamente 5.000 × 2.500 × 3.600 mm
Peso:Aproximadamente 15.000 kg

Indicadores de Desempenho

	Sistema de eixo de vôo de três eixos					Sistema de eixo de linha de visão alvo de dois eixos
	Rolar	Sah		Tom		Azimute		Tom
Ângulo rotativo faixa	contínuo	±65º		±65º		±60º		±60º
Três eixos edual-eixo Rrelativomovimentofaixa	Com o simulador de alvo instalado, o limite relativo do quadro de inclinação do eixo de trêstoca-discose otom quadro dodual-eixotoca-discosé ≥40º, a abertura do simulador de alvo é φ300mm e a extremidade frontal está a 600mm de distância do centro da plataforma giratória; o movimento azimutalrotativofaixa de ângulo dodual-eixotoca-discos é ±40º.
Angular mínimaavaliar	0,001º/s	0,001º/s		0,001º/s		0,001º/s		0,001º/s
Angular máximoavaliar	400º/s	300º/s		300º/s		50º/s		50º/s
Aceleração angular máxima	4000º/s²	3000º/s²		2000º/s²		450º/s²		450º/s²
Precisão de posição	±15″	±15″		±15″		±15″		±15″
Repetibilidade de posição	7,2″	7,2″		7,2″		7,2″		7,2″
Resolução de posição	3,6″	3,6″		3,6″		3,6″		3,6″
UMprecisão de taxa angular	ω≤10º/s:0,1º/s ω≥10º/s:0,1º/s
UMangularavaliarestabilidade	ω≤1º/s: 2×10^-2 ω>1º/s: 5×10^-3
Índice de resposta de frequência	12Hz	8Hz	8Hz		4Hz		4Hz
	Duplo 10, amplitude calculada com base na aceleração angular máxima, valor pico a pico 1°.
