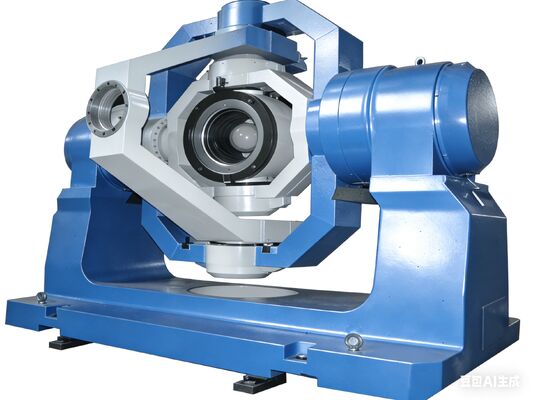

High Precision Dynamic 5 Axis Simulation Turntable High Performance HWIL Testing And Evaluation Flight Motion Simulator (Simulador de movimento de vôo de alta precisão e dinâmica de 5 eixos)

Nome da marca:	RUYA
Número do modelo:	/
MOQ:	1 conjunto
Preço:	Negociável
Tempo de entrega:	4-6 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Carga Máxima:

Plataforma giratória de três eixos: ≥ 35 kg. Plataforma giratória de eixo duplo: ≥ 80 kg

Dimensões de carga:

Plataforma giratória de três eixos: ≥φ300mm × 600mm; Plataforma giratória de eixo duplo: ≥φ300mm × 4

Intersecção entre três eixos e dois eixos:

Esfera de raio ≤ 1mm

Perpendicularidade entre eixos:

±10″

Erro de rotação do ângulo de inclinação:

±10″

Peso:

Aproximadamente 15.000 kg

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

≤3 séries, 6 meses

Destacar:

Placa giratória 5 eixos

Placa giratória de simulação de movimento de voo

Toque de simulação de precisão

Descrição do produto

High Precision Dynamic 5 Axis Simulation Turntable High Performance HWIL Testing And Evaluation Flight Motion Simulator (Simulador de movimento de vôo de alta precisão e dinâmica de 5 eixos)

Uma plataforma giratória de simulação de cinco eixos pode simular várias atitudes de uma aeronave no seu ambiente de trabalho, reproduzindo de forma realista as características mecânicas relevantes durante o voo real.É usado principalmente para experiências de simulação de movimento de componentes inerciais, possuindo altas capacidades de resposta dinâmica, grandes cargas, posições, taxas, oscilações sinusoidais e funções de simulação de ligação de cinco eixos.Pode ser utilizado para experimentos de simulação semifísica de sistemas optoeletrônicos aéreos.

Sua estrutura mecânica inclui principalmente uma plataforma giratória de três eixos que simula o movimento de posição de uma aeronave e uma plataforma giratória de dois eixos que simula o movimento relativo de um alvo.Cada eixo tem uma posição, taxa, balanço e funções de simulação, fornecendo um ambiente de movimento simulado para cargas como aeronaves, buscadores e simuladores de alvo.A plataforma giratória de três eixos adota uma estrutura O-U-T para simular os três graus de liberdade de rotação de uma aeronaveA plataforma giratória de dois eixos adota uma estrutura O-U para realizar os dois graus de liberdade de rotação: azimute e passo,Simulação do movimento relativo (curva e ângulo da linha de visão) entre a aeronave e o alvo .

1.Carga máxima: em três eixosvirarTabela: ≥35Quilos(incluindo o dispositivo de fixação);Dual- eixovirarTabela:≥ 80kg (incluindo o dispositivo de fixação);

2.Cargadimensões:Três eixosvirarTabela: ≥φ300mm×600 mm;Dual- eixovirarTabela:≥φ300 mm×400 mm;

3.Intersecção entre três eixos e dois eixos: esfera com raio ≤ 1 mm;

4.Perpendicularidade entre eixos: ± 10′′;

5.Erro de rotação do ângulo de inclinação: ± 10′′;

6.As dimensões aproximadas doMecânico toque-discossão: comprimento5000× largura 2500 × altura 3600mm;

7.Peso: Aproximadamente 15.000 kg.

Principais indicadores de desempenho

	Sistema de eixo de voo de três eixos					Sistema de eixo de linha de visão de dois eixos
	Rolo	Y- Não.		Pico		Azimuto		Pico
Ângulo de rotação Distância	contínuo	± 65o		± 65o		± 60o		± 60o
de três eixos eduplo- eixo releativoMoçãoDistância	Com o simulador de alvo instalado, o limite relativo do quadro de passo dos três eixostoque-discose oPico quadro doduplo- eixotoque-discosé ≥ 40o, a abertura do simulador-alvo é φ300 mm e a extremidade frontal está a 600 mm do centro da plataforma giratória; o movimento do azimuterotativointervalo de ângulo doduplo- eixotoque-discos é ± 40o.
Ângulo mínimoTaxa	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Ângulo máximoTaxa	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Aceleração angular máxima	4000o/s²	3000o/s²		2000 o/s²		450 o/s²		450 o/s²
Precisão da posição	± 15′′	± 15′′		± 15′′		± 15′′		± 15′′
Repetibilidade da posição	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Resolução da posição	3.6′′	3.6′′		3.6′′		3.6′′		3.6′′
Aprecisão da taxa de nularidade	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
ACamarãoTaxaestabilidade	ω≤1 o/s: 2×10^-2 ω>1o/s: 5×10^-3
Índice de resposta de frequência	12 Hz	8 Hz	8 Hz		4 Hz		4 Hz
	Duplo 10, amplitude calculada com base na aceleração angular máxima, valor de pico a pico de 1°.
