Satellite Tracking Turntable With Payload 150kg Satellite Antennas And Optical Systems Tracking Device

Nome da marca:	RUYA
MOQ:	1 CONJUNTO
Preço:	Negociável
Tempo de entrega:	3 meses
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

ISO 9001

Peso da carga:

150kg

precisão rotativa:

± 3′′

Erro de posicionamento:

± 3′′

Posicionando a repetibilidade:

± 2′′

Faixa rotativa de ângulo (azimute）:

± 280°

Ângulo de rotação (amplitude):

-5°~+95°

Resolução da posição angular:

0.0001°

Resolução do disco de código:

1 "

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

≤ 3 conjuntos, 3 meses

Descrição do produto

Satellite Tracking Turntable With Payload 150kg Satellite Antennas And Optical Systems Tracking Device

Product Description

The satellite tracking turntable has two degrees of freedom of movements in azimuth axis and pitch axis, while eliminating the effects of Earth's self-rotation. It is used together with payloads such as satellite antennas and optical systems to capture, point , and track stars, satellites, and other space targets.

Product Parameters

Specification
1	Load Weight	150Kg
2	Angle Rotary Range	azimuth:±280°；
2	Angle Rotary Range	pitch:-5°~+95°
3	Rotary Accuracy Of Dual-Axis	±3″
4	Positioning Error Of Angular Position	±3″
5	Positioning Repeatability Of Angular Position	±2″
6	Resolution Of Angular Position	0.0001°
7	Rate Accuracy	ω≤1°/s , 2×10^-3 (1° average)
		1°/s≤ω<10°/s , 2×10^-4 (10° average)
		ω≥10°/s , 2×10^-5 (360° average)
8	Maintain Precision Tracking Speed	10°/s≥azimuth≥1″/s；
8	Maintain Precision Tracking Speed	5°/s≥pitch≥1″/s
9	Maximum Angular Acceleration	pitch:≥2°/s²；
9	Maximum Angular Acceleration	azimuth:≥6°/s²
10	Code Disc Resolution	1″
11	Zero Point	With code disc zero point
12	For Stellar Targets, Open-Loop Tracking Accuracy (RMS)	Error within 10 seconds <0.5″, error within 60 minutes <1″;
13	For Space Targets, Open-Loop Tracking Accuracy (RMS)	Single axis<5″

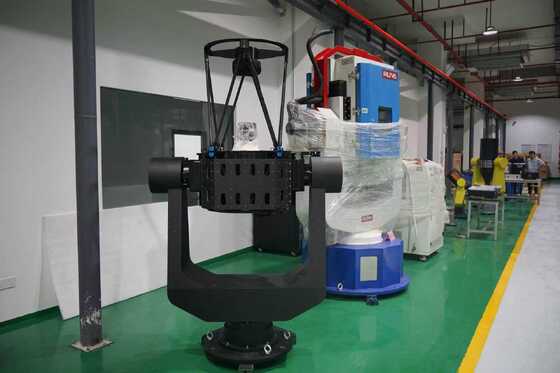

Satellite Tracking Turntable With Payload 150kg Satellite Antennas And Optical Systems Tracking Device 0

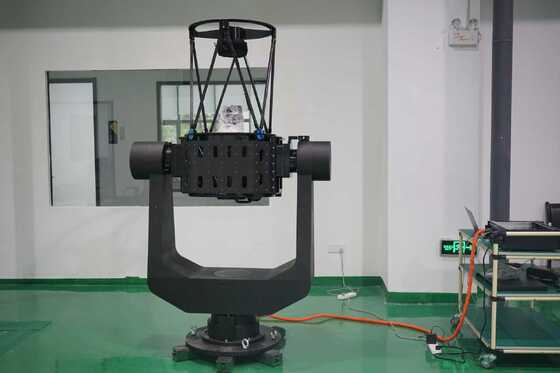

Satellite Tracking Turntable With Payload 150kg Satellite Antennas And Optical Systems Tracking Device 1

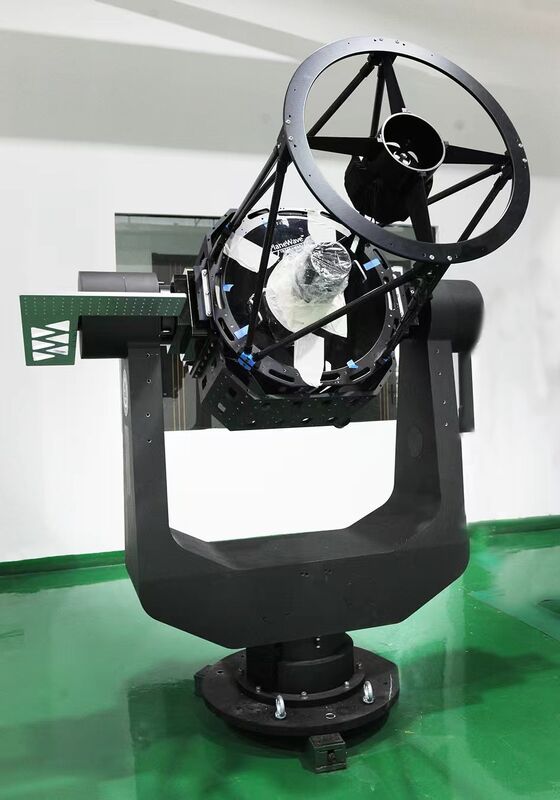

Satellite Tracking Turntable With Payload 150kg Satellite Antennas And Optical Systems Tracking Device 2

Satellite Tracking Turntable With Payload 150kg Satellite Antennas And Optical Systems Tracking Device 3
